一、 概述
采用傳統的方法進行隧道監控量測,具有成本低的主要優點,但在目前許多大斷面隧道、且工期要求非常緊的情況下,用傳統的方法其缺點也十分突出,主要表現在:
1、由于隧道斷面,高度大,拱腳部位的測點在下臺階開挖后往往無法量測,拱頂下沉量測也非常困難。
2、量測時間長,對隧道的正常施工有一定干擾。
3、由于人工拉尺讀數,測量結果容易受人為因素影響。
4、不能進行三維觀測,無法真正了解隧道的變形狀態。
為滿足現代隧道快速、大跨、安全施工需求,現已越來越多地采用非接觸監控量測。又叫全站儀三維非接觸量測。可用于隧道拱頂下沉量測、隧道凈空變化量測、隧道斷面檢查、掘進掌子面斷面放樣等。

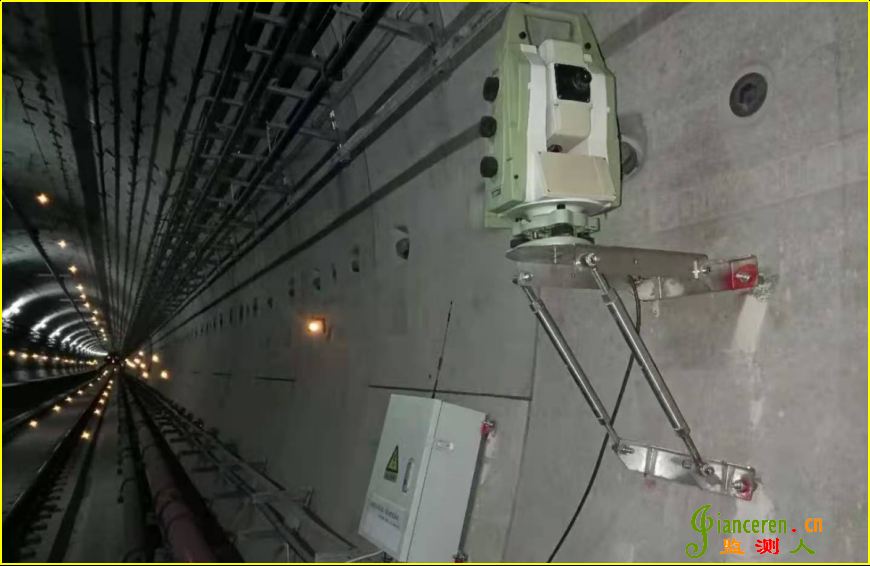

圖片1

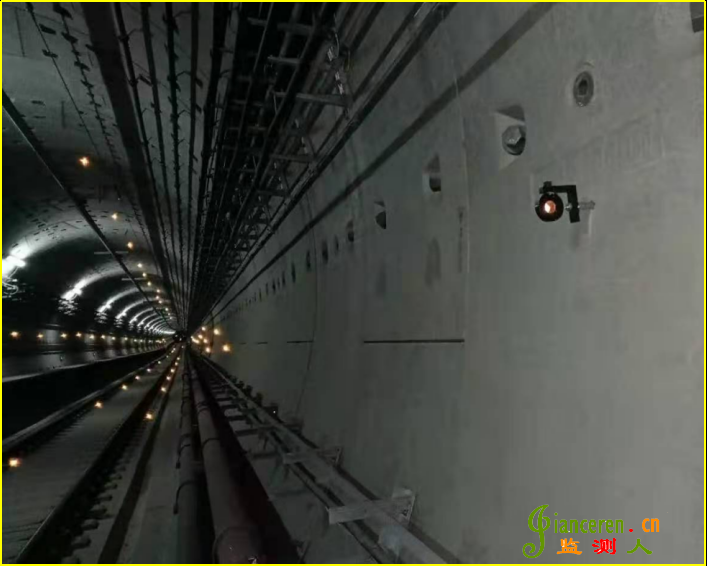

圖片2
二、 非接觸量測的工作原理
所謂非接觸監控量測就是將全站儀安置在任意測站點,整平后,觀測已知點的方向、距離和高程,通過反算,得出該測站點儀器中心的坐標和標高;然后觀測被測點,根據測點的方向、距離計算出各測點的三維坐標,從而得出測點的三維位移矢量或測點相對收斂值,準確、快速地為施工提供參考數據。

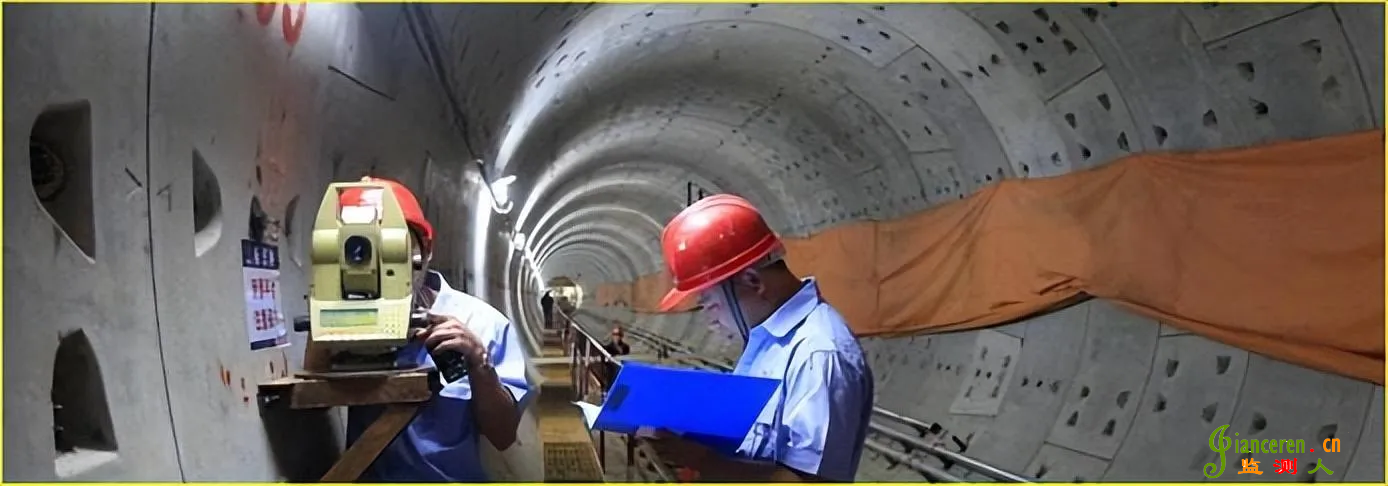

圖片1
三、非接觸量測的實施
1、埋設測點
拱頂下沉、凈空變化量測的埋點時間要基本一致。埋點前,應先制作反射靶標,優先選用直角棱鏡。也可以用3mm左右厚度的鐵片制作成70×70mm大小的方塊,表面上貼上60×60mm的測量專用反光片;埋點有兩種方法,一種是直接用膨脹螺栓將反射靶標錨固在初期支護的表面,另一種方法是在初期支護中預埋φ24左右大小的鋼筋(或用電錘鉆孔埋設),然后將反射靶標點焊在鋼筋上。
2、固定基點
為方便、快速進行非接觸量測,應在洞外或已成型、穩定的二襯砌地段設一基點,作為量測時全站儀的后視基點。基點應有確定的三維坐標(水平面坐標和標高),基點應經常復核,防止位移而發生觀測數據不準。基點至全站儀之間應通視良好。
3、自由設站
以盡量不影響隧道施工為前提,將全站儀自由架設在隧道內任意位置,整平后即可。為了消除膜片傾斜對測距的影響,同一測點在每次量測時測站位置應大致相同。
4、測量數據
觀測前,對全站儀進行調校,使儀器處于最佳狀態。觀測時,打開儀器的角度改正及補償器功能,并對儀器進行氣壓和溫度的氣象改正。觀測采用記錄測量模式,所有觀測數據均存儲在模塊內。觀測時以反射靶標中心為照準點,采用雙盤測回結合三次重復照準的冗余觀測方法,即每一測站上分別用兩個盤位連續、重復照準三次目標點,然后取平均值作為一次設站觀測的結果。為提高測量精度,每次監測時,應在同一位置三次重復設站。
5、數據處理和分析
將每次測量記錄按要求輸入裝有相應后處理程序的計算機,計算機將自動分析量測數據,并相應輸出量測成果,并打印報表。
