測斜裝置的埋設技術
測斜裝置的埋設技術主要是鉆孔和導管連接技術,其關鍵在于:
1.定位準確。測斜導管應埋設于地基土體水平位移最大的平面位置,一般埋設于路堤邊坡坡趾或邊溝上口外緣1.0m左右的位置。
2.在選定的部位鉆孔,孔徑以大于測斜導管最大外徑40mm為宜,鉆孔的鉛直度偏差不大于正負1度。孔深達無水平位移處,即應埋入硬土層或基巖中不少于2m。由于護壁泥漿的沉淀,鉆孔深度要比導管設計深度大20%左右。
3.接長管道時,應使導向槽嚴格對正,不得偏扭。為正常發揮測斜導管對其周圍土體變形的監測作用,測斜管管體必須具有適應沉降變形的能力,因此管體接頭處應預留沉降段。每節管道的沉降段長度不大于10cm,當不能滿足預估的沉降量時,應縮小每節管長。
4.測斜導管底部要裝有底蓋,底蓋及各測斜導管連接處應進行封閉處理,以防泥漿滲入管內。
5.埋設過程如下:將有底蓋的測斜導管放入鉆孔內,用管接頭將測斜導管連接,量好預留段長度,然后逐根邊鉚接、邊封閉邊下入孔內,注意應使測斜導管內的一對導槽向預計位移的主方向靠近。在測斜導管下入鉆孔過程中應向?qū)Ч軆?nèi)注入清水來減小鉆孔內水產生的浮力,提高埋設速度。同時,必須保證測斜導管內清潔干凈。
6.導向槽與欲測方位應用經緯儀嚴格對正。
7.測斜導管與孔壁之間的空隙可用粗砂回填。
8.埋設完成后,應及時將測斜導管的有關資料記入埋設考證記錄表。考證表的主要內容包括:工程名稱、儀器型號、生產廠家、測斜孔編號、孔深、孔口高程、孔底高程、埋設位置、埋設方式、導槽方向、測斜導管規格、埋設示意圖、主要埋設人員、埋設日期等。
9.測斜導管埋好后,經一段時間穩定后,即可建立初值。
基坑監測深層水平位移曲線繪制軟件

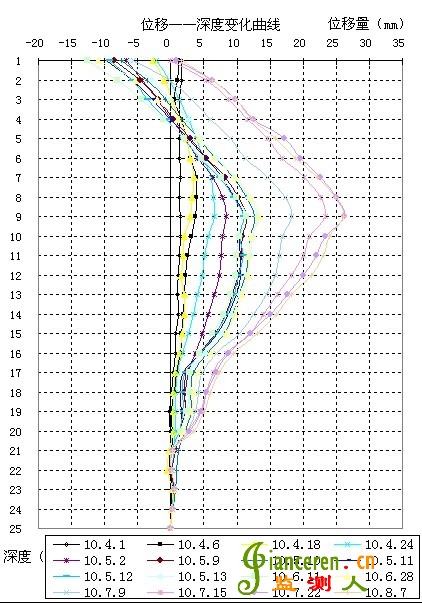

圖1 位移—深度變化曲線
在進行位移—深度變化曲線繪制過程線中存在有工作量大的問題,且在完善上述曲線繪制后還得對圖形進行微調(如顏色、標記等修改,以適應打印的效果)。點數相對較少的話,這個工作量不是很大;但是點數相對較多的話,這個就是一個非常大的工作量。
問:假如能夠有一款軟件能夠?qū)崿F(xiàn)圖1的自動繪制,且將全部顏色都設置為黑色、線條都設置為細線、利用曲線上數據標記來區分不同日期的曲線,并且圖形和數據全部存放在excel軟件中,那樣我們的工作量就大大降低了,且能保證圖形的一致與美觀。
答:可以的!存在有這樣的一款軟件能夠?qū)崿F(xiàn)上述的工作,它就是監測人網站開發的監測人批量過程線軟件,現軟件的最高版本為5.0JC1,其中非時間刻度過程線(分布分析)就能實現上述的功能。如圖2所示模塊。
圖2非時間刻度過程線(分布分析)即為進行基坑監測深層水平位移繪制模塊

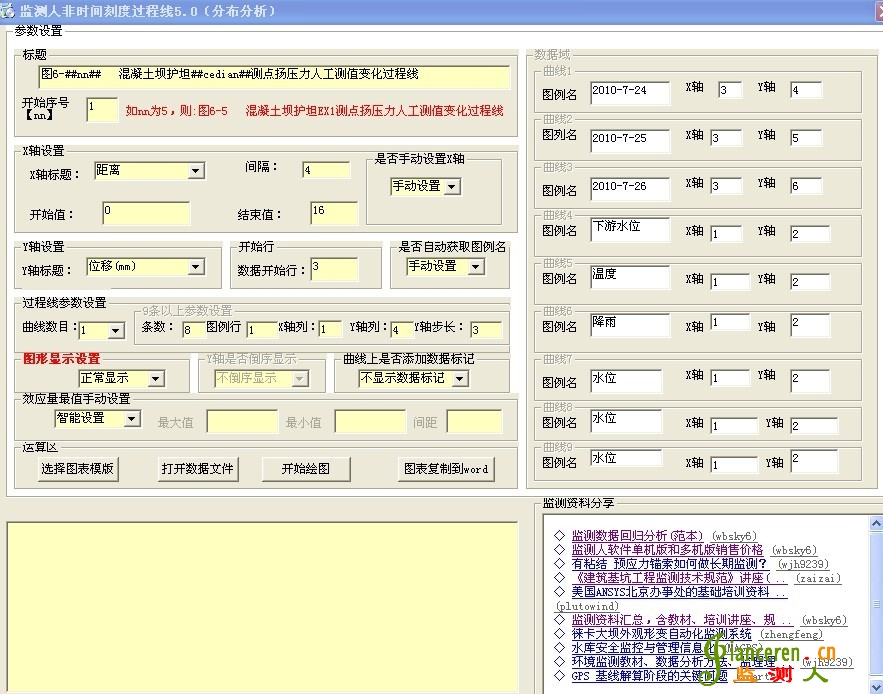

圖3 非時間刻度過程線(分布分析)界面
下面來說說這個東西怎么用吧!
1、首先看看excel的數據存儲格式吧。如圖4

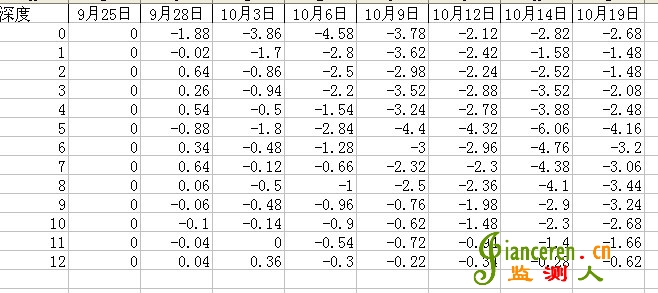

圖4 數據在excel中存儲格式
2、下面界面設置及其圖上注解,如圖5

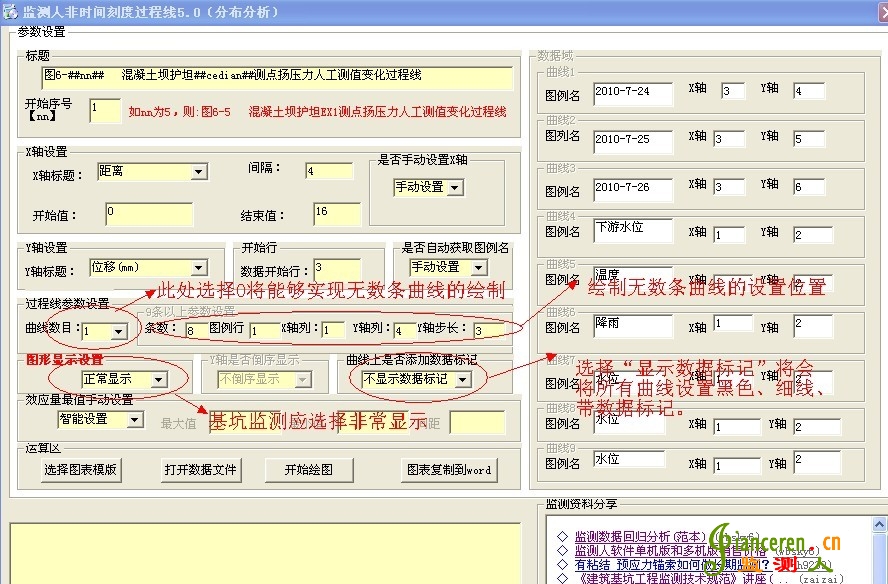

圖5 基坑深層水平位移曲線繪制界面及相關說明
3、軟件繪圖效果,如圖6,7。

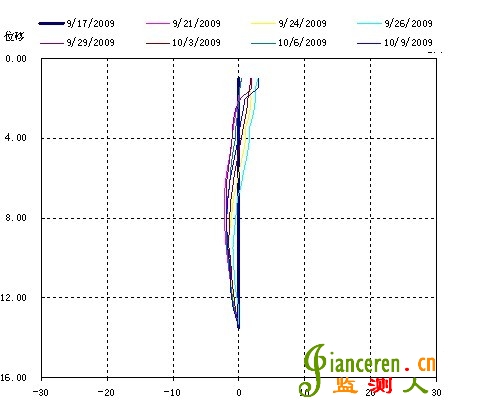

圖6 選擇“不顯示數據標記”的曲線圖

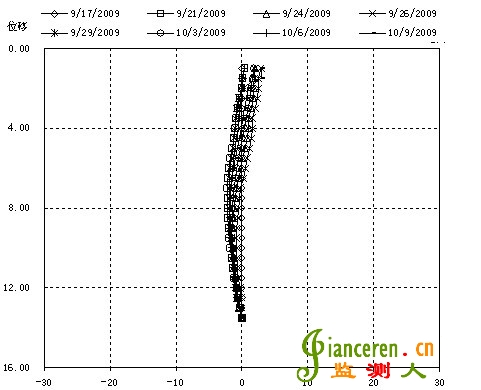

圖7 選擇“顯示數據標記”的曲線圖
圖6和圖7的差距就在打印的顯示和表達意思的明確性上面。圖形大致效果如6和圖7,具體還可以利用模板進行微調。
以上為基坑監測深層水平位移監測圖形的繪制,希望上面的介紹對大家的工作有所幫助。有需要進一步了解可以聯系QQ:32334427 電話:13687374912
