一、現場監控量測的意義
現場監控量測是監視圍巖穩定,檢驗設計與施工是否合理及安全的重要手段,是新奧法施工的重要組成部分。把量測信息及時反饋到設計和施工中去,對初期支護,二次襯砌的施工方法做出修正,可以達到安全、快速的施工目的。監控量測也是施工管理中的一個重要環節,是施工安全和質量的保障。
二、量測的內容與方法
隧道施工中的監控量測,按設計要求和規范規定及圖紙要求,確定必測項目和選測項目。必測項目為:洞內(外)觀察、周邊位移量測、拱頂下沉量、錨桿抗拔力等。其他為選測項目。
1.洞內(外)觀察:觀察工作面狀態、圍巖變形、圍巖風化變質情況、節理裂隙、斷層分布和形態、地下水情況以及噴射混凝土的效果。洞內外觀察包括對洞口地表情況、地表沉陷、邊坡及仰坡的穩定以及地表水滲透等的觀察。
2.周邊位移量測:量測坑道斷面的收斂情況,包括量測拱頂下沉、凈空水平收斂,以及底板鼓起。
拱頂下沉和水平收斂量測斷面的間距為:Ⅳ類及以上圍巖不大于40m;Ⅲ類圍巖不大于25m;Ⅱ類圍巖應小于20m。圍巖變化處應適當加密,在各類圍巖的起始地段增設拱頂下沉測點1~2 個,水平收斂1~2 對。當發生較大涌水時,Ⅱ、Ⅲ類圍巖量測斷面的間距縮小至5~10m。
各測點在避免爆破作業破壞測點的前提下,盡可能靠近工作面埋設,一般為0.5~2m,并在下一次爆破循環前獲得初始讀數。初讀數在開挖后12h 內讀取,最遲不得超過24h,而且在下一循環開挖前,必須完成初期變形值的讀數。
凈空水平收斂測線的布置根據施工方法、地質條件、量測斷面所在位置、隧道埋置深度等條件確定。在地質條件良好,采用全斷面開挖方式時,設一條水平測線;當采用臺階開挖方式時,在拱腰和邊墻部位各設一條水平測線。
拱頂下沉量測與凈空水平收斂量測在同一量測斷面內進行,采用水準儀測定下沉量。當?shù)刭|(zhì)條件復雜,下沉量大或偏壓明顯時,除量測拱頂下沉外,增加量測拱腰下沉及基底隆起量。

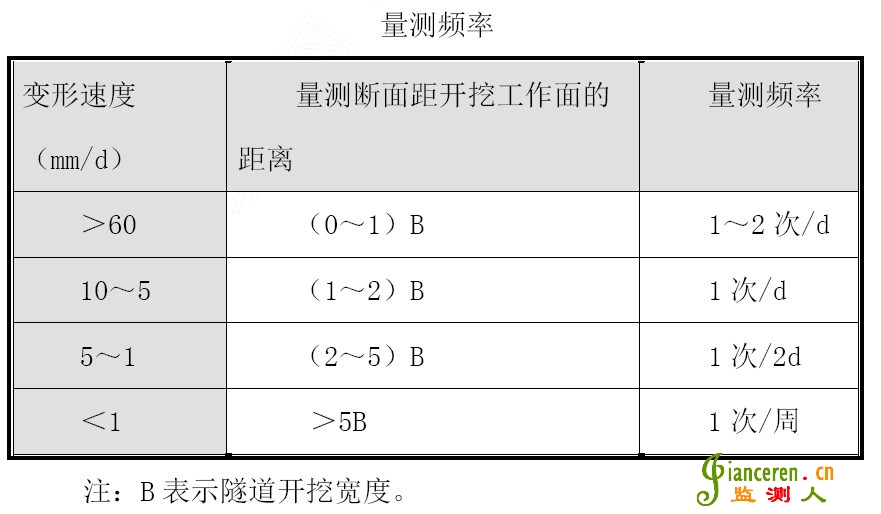

拱頂下沉量測與凈空水平收斂量測用相同的量測頻率,從下表中根據變形速度和距開挖工作面距離選擇較高的一個量測頻率。
3.地表下沉量測

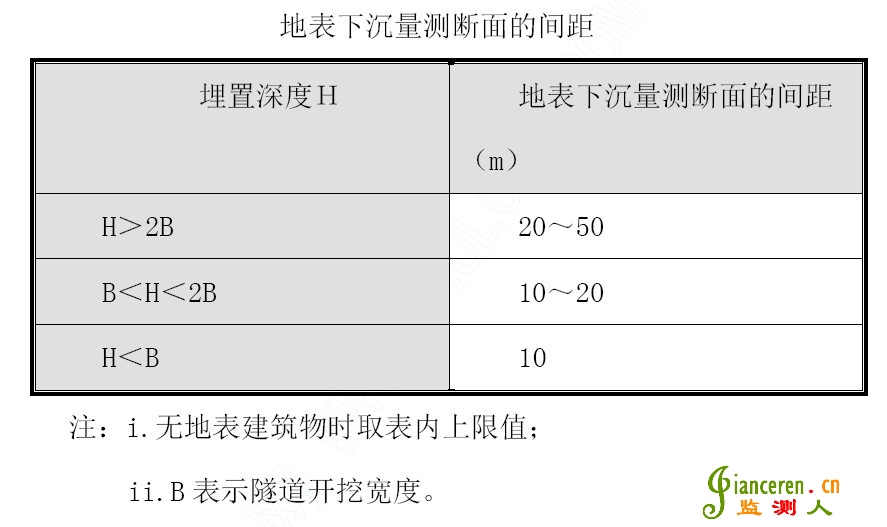

①根據圖紙要求或監理工程師指示在施工過程中可能產生地表塌陷之處設置觀測點,地表下沉觀測點按普通水準基點埋設。并在預計破裂面以外3~4 倍洞徑處設水準基點,作為各觀測點高程測量的基準,從而計算出各測點的下沉量。地表下沉樁的布置寬度根據圍巖類別、隧道埋深和隧道開挖寬度而定,地表下沉量測斷面的間距按下表采用。
②量測頻率:地表下沉量測頻率和拱頂下沉及凈空水平收斂的量測頻率相同。
③地表下沉量測在開挖工作面前方 H+h(隧道理置深度+隧道高度)處開始,直到襯砌結構封閉、下沉基本停止時為止。Ⅳ類及Ⅴ類以上圍巖,覆蓋層厚度大于40 米者,根據實際情況酌減量測頻率。
4.圍巖松弛范圍量測:采用彈性波法或位移法。
5.當圍巖條件差、變形過大或初期支護破損變形較大時,進行支護結構內的應力及接觸應力量測。
6.各項量測作業均持續到變形基本穩定后1~3 周,停止量測作業前經監理工程師批準。
三、數據處理和應用
1.及時對現場量測數據繪制時態曲線(或散點圖)和空間關系曲線。
2.當位移一時間曲線趨于平緩時,進行數據處理或回歸分析,以推算最終位移和掌握位移變化規律。
3.當位移一時間曲線出現反彎點時,則表明圍巖和支護已呈不穩定狀態,此時應密切監視圍巖動態,并加強支護,必要時暫停開挖。

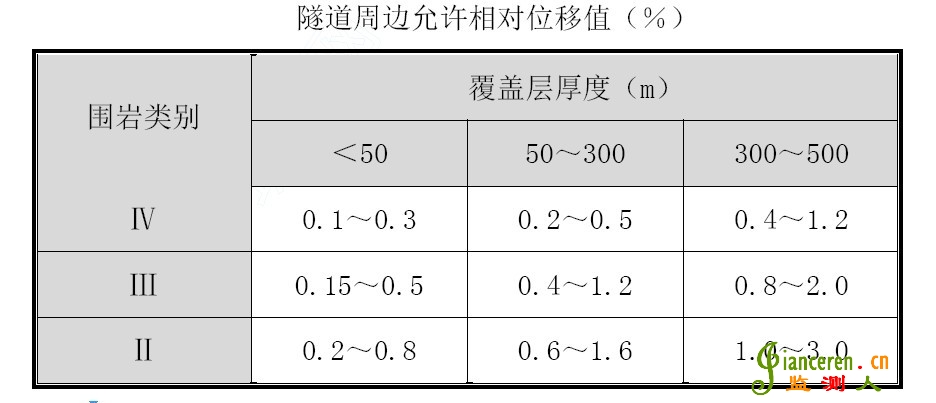

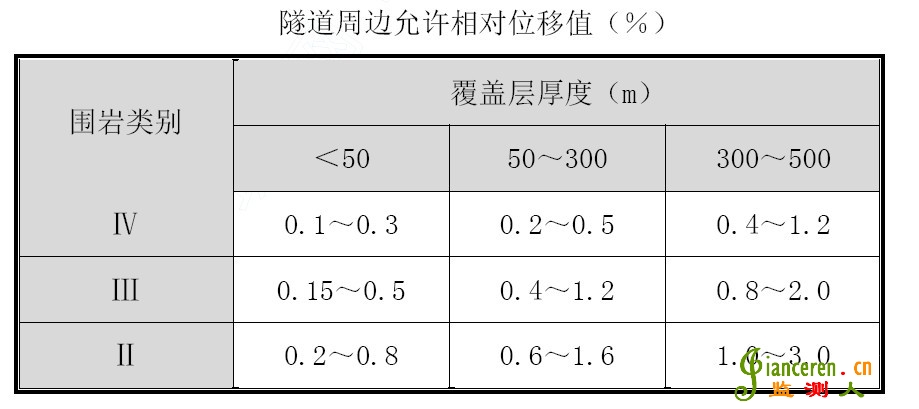

4.隧道周壁任意點的實測相對位移值或用回歸分析推算的總相對位移值均應小于下表所列數值。當位移速率無明顯下降,而此時實測位移值已接近表列數值,或者噴層表面出現明顯裂縫時,立即采取補強措施,并調整原支護設計參數或開挖方法。
②脆性圍巖取表中較小值,塑性圍巖取表中較大值;
③I、V、VI 類圍巖可按工程類比初步選定允許值范圍;
④本表所列數值可在施工中通過實測和資料積累作適當修正。
5.埋設量測元件情況和量測資料,整理清楚報監理工程師核查,并作為竣工交驗資料的一部分。

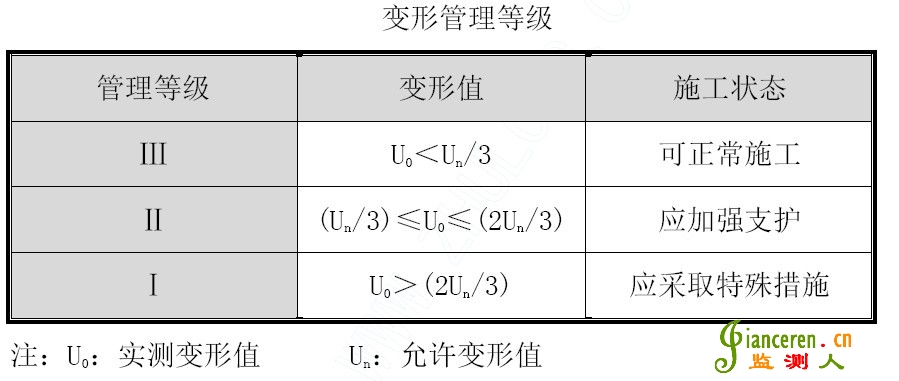

6.根據量測結果進行綜合判斷,確定變形管理等級,據以指導施工。變形管理等級見下表:
