1概述
深層水平位移主要用于大地運動,如可能產生在不穩固的邊坡(滑坡)或挖土工程周圍的測向運動等,也可以用來監測軟土地基處理,堤壩,芯墻穩定性,鉆孔設置的偏差,打樁引起的土體位移,以及回填筑堤和地下工程的土體沉陷,也可用于沿海、江邊重力存放物場的土層變化等。
2 儀器設備
測斜儀 (一般測斜儀由探頭、電纜、數據采集儀(讀數儀)組成。探頭的傳感器型式有伺服加速度計式、電阻應變片式、鋼弦式、差動電阻式等多種型式,目前使用最多的是伺服加速度式。國內有航天部33 所生產的CX 系列,國外有美國SINCO 公司的數字測斜儀,瑞士的PRIVEC 等)
內壁有導槽的測斜管(測斜管道由以下幾部分組成:測斜管、連接管、管座、管蓋。測斜管是用聚氯乙烯、ABS 塑料、鋁合金等材料制成,管內有互成90 度四個導向槽,國產塑料測斜管尺寸多為:內徑Φ
3監測儀器工作原理

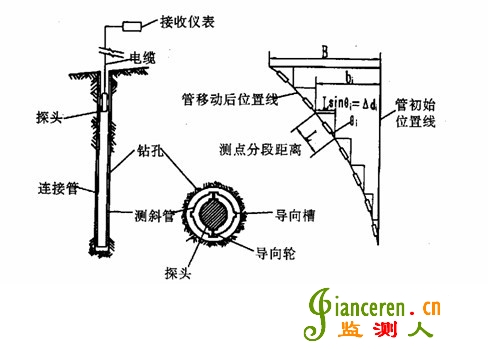

測斜儀的工作原理是測量測斜管軸線與鉛垂線之間的夾角變化量,從而計算出土層各點的水平位移大小。通常在壩內埋設一垂直并互成90°四個導槽的管子,當管子受力發生變形時,將測斜儀探頭放入測斜管導槽內,逐段(一般
(1)由測斜管底部測點開始逐段累加,可得任一高程處的實際位移,即bi = ΣΔdi
(2)而管口累積水平位移為:B = ΣΔdi
(3)式中Δdi 為量測段內的水平位移增量;L 為量測點的分段長度,一般常取

4設備安裝和布置
4.1測斜管道埋設
測斜管可采用鋁合金或塑料管,其彎曲性能應以適應被測主體的位移情況為適宜。測斜管內縱向的十字導槽應潤滑順直,管端接口密合。測斜管應理設于地基土體水平位移最大的平面位置,一般埋設于路堤邊坡坡處或邊溝上口外線
4.2詳細施工方法:
(1)鉆孔。要求:定位準確;傾斜度小于1 度;鉆孔直徑與測斜管匹配(比測斜管略大)。由于在軟土中鉆孔易發生塌孔、縮孔等問題,需要采用泥漿鉆進,條件許可時采用下套管跟進,以保證不塌孔,確保測斜管能順利下入孔內。
(2)下管。下管前對測斜管進行檢查,對外觀質量較差、老化或受損的不合格管子應不予采用。底部安裝底座后用密封膠進行密封,以防泥漿進入。下管前計算好長度、節數,并在接頭處打好自攻螺絲導孔。準備好下管時固定用的繩子等。用經緯儀確定好導向槽的方向,逐節或幾節(預先接好,接頭處用密封膠進行密封)下管。鉆孔較深時宜采用鉆機或吊車等機械設備,在人工的幫助下下入。當孔內水位較高,對管造成較大浮力時可向管內注入清水且適當施加靜壓力,但不可將測斜管壓彎。同時要注意導向槽的方向不發生變化,如果下入后進行糾正會引起測斜管的角度發生旋轉,這是不允許的。
(3)孔壁回填。當測斜孔較淺(小于
(4)孔口設置與記錄。包括測量測斜管頂端高程,安裝保護蓋,測斜管四周砌好保護墩,并做好標記。記錄應含工程名稱、測孔編號、孔深、孔口坐標、高程、埋設日期、人員及該點的鉆孔地質情況等,以備查驗和解釋觀測結果。
4.3 場地布置監測點
測斜管布置在理論值位移最大處。
5 監測數據采集與整理分析
5.1測斜數據采集
將測斜導管預埋設后,測定導管的位置初始值。當土層發生側向移動時,測斜管也相應地產生形變。將測斜儀探頭沿測斜管導槽底部自下而上每隔
差數=(X0-X180)/2-初始值 5-1
根據差數,從而可換算出標準基本長度范圍內的水平位移, 通過算術和得到測孔全長范圍內的水平位移。即:
5-2
s 為測孔全長范圍內的水平位移,單位為mm; n 為測孔全長范圍內的測試點數
5.2測斜整理分析

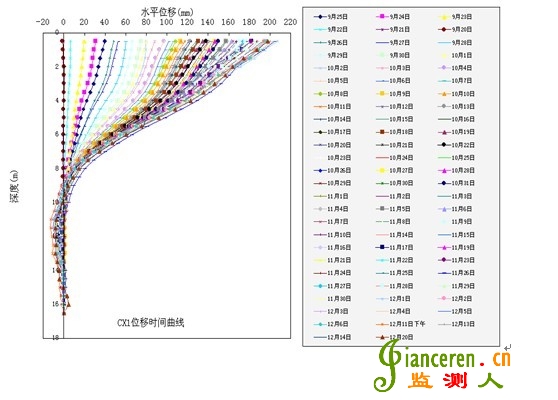

測斜儀得到的數據可以繪制直觀的曲線作分析使用:位移-深度—時間曲線即位移隨時間深度變化的過程線。每一測斜孔深度(即測點)都可以繪制自己的過程線。通常繪制地表或最大位移深度面上的累計(或相對)位移一時間曲線。如圖某真空預壓軟基處理曲線
6 監測頻率和控制指標及標準
6.1監測頻率
真空加載時每天觀測一次,實際觀測時視現場加載施工情況以及深層水平位移的觀測數據的變化進行調整。
6.2監測指標及標準
側向位移應小于
