1 工程概況
錦屏一級水電站位于四川省涼山彝族自治州木里縣和鹽源縣交界處的雅礱江大河灣干流河段上，是雅礱江下游從卡拉至河口河段水電規劃梯級開發的龍頭水庫，距西昌市直線距離約75km。本工程采用壩式開發，主要任務是發電，并結合汛期蓄水兼有減輕長江中下游防洪負擔的作用。水庫正常蓄水位1880M，死水位1800M，正常蓄水位以下庫容77.65 億m3,調節庫容49.1 億m3,屬年調節水庫。電站裝機6 臺，單擊容量600MW。
本工程樞紐建筑物主要由混凝土雙曲拱壩（包括水墊塘和二道壩）、右岸泄洪洞、右岸引水發電系統及開關站等組成。雙曲拱壩最大壩高305m，壩體混凝土量約496萬m3。工程等級為Ⅰ等工程，主要水工建筑物為Ⅰ級。錦屏一級水電站引水發電系統及泄洪洞布置于壩區雅礱江右岸普斯羅溝上游約170m至下游道班溝之間。壩區右岸地貌上成陡緩相間的臺階狀，普斯羅溝～Ⅰ勘探線之間1810m高程以下坡度70～90。，以上約40。；Ⅰ坎特線～手爬溝之間坡度40～50。。壩軸線上游右岸發育深切的普斯羅溝，電站進水口布置于普斯羅溝下游陡壁。
引水發電系統及泄洪洞工程布置區出露的地層為三疊系中上統雜谷腦組第二段（T2-3Z2）大理巖，及少量后期侵入的煌斑巖脈(X)，第四系（Q）松散堆積
層主要為分布于現今谷底的河流沖積物。另外，還將遇到灰綠色的云斜煌斑巖脈，呈平直延伸的脈狀產出，一般寬2～3m，局部脈寬可達7m。總體產狀N6080。E,SE∠70～80。，延伸長多在1000m 以上，部分地段可見小分支、尖滅現象，后期構造運動使煌斑巖脈與圍巖接觸面多發育成小斷層。引水發電系統及泄洪洞工程布置區位于印支期緊閉倒轉三灘向斜之南東翼（正常翼），巖體受構造影響較強，巖層產狀變化較大，斷層（f13、f14 等）、層間擠壓錯帶、節理裂隙等構造結構面較發育。建筑物區所在右岸岸坡為順向坡，巖層總狀N15～80。E,NW∠15～45。。
引水發電系統及泄洪洞工程布置區巖體風化程度受巖性、構造及地下水活動影響明顯，風化作用主要沿構造破碎帶和裂隙進行，具典型的夾層式和裂隙式風
化特征。綠片巖、煌斑巖脈在有地下水活動時，多呈夾層狀或囊狀風化。引水發電系統及泄洪洞工程布置區岸坡高陡，相對高差達1000 余米，天然狀態下地應力較高，岸坡地質結構較復雜，谷坡形成后在長期應力釋放及重力等綜合因素作用下，谷坡巖體向臨空方向卸荷回彈變形明顯。
位于電站及泄洪洞進水口區的普斯羅溝，延伸方向總體上約N50～60。W，1900m 高程以上地形開闊，溝底被沖洪積物覆蓋；1900m 高程以下為一線天式峽谷，岸坡及溝底基巖裸露，兩岸溝坡近直立。溝內有常年流水，枯期、雨季水量相差較大，在洪水季節常有水石流沖出，并不排除有小規模泥石流發生的可能。
2 總則
1）本《引水發電系統及泄洪洞工程監測設施埋設及觀測技術要求》（以下簡稱技術要求），主要適用于錦屏一級水電站引水發電系統及泄洪洞工程安全監測的實施工作。在實施過程中，應參照（不限于）《混凝土壩安全監測技術規范》DL/T5178-2003、《工程測量規范》GB50026-93、《雅礱江錦屏一級水電站工程招投標文件》及圖紙（以下簡稱標書和圖紙）執行。標書和圖紙要求與本技術要求有矛盾時，以本技術要求為準。
2）各儀器在埋設和安裝前應向監理工程師提供施工計劃，對準備埋設的儀器在監理工程師旁站的情況下進行嚴格的檢驗（率定）和調試，記錄檢驗結果，并隨同有關資料一并上報監理工程師，檢驗不合格要求的儀器不得進入安裝現場。
3）各監測儀器在埋設安裝過程中，應認真作好埋設記錄，儀器埋入后需嚴加保護和加強觀測，若儀器損壞應及時采取維修、更換等補救措施，并作好詳細記錄。
4）各監測設施埋設安裝就位后應及時讀取數據并按要求確定初始值，并按本技術要求進行施工期觀測和有關資料的整理、分析和提供。
5）監測承包單位在實施過程中，應接受監理工程師的質量檢查，并隨時向監理工程師如實反映現場施工和觀測情況。
6）所有埋設的儀器電纜必須按圖紙要求牽引。
3 監測儀器設備的安裝和埋設
3.1一般規定
1）應按施工圖紙、制造廠使用說明書、《標書》和本《技術要求》，進行儀器設備的安裝和埋設。
2）儀器埋設中應使用經過批準的編碼系統，對各種儀器設備、電纜、監測斷面、控制坐標等進行統一編號，每支儀器均須建立檔案卡。
3）所有儀器和設備應進行調試、檢驗合格后方可進行安裝和埋設。
4）儀器電纜安裝應根據現場情況盡可能按沒有接頭的實際最大長度采用，拼接和聯接應按規范要求進行。儀器電纜及集線箱應加保護裝置。
5）本技術要求引用的標準和規程規范如下（不限于）：
（1）DL/T 5178-2003《混凝土壩安全監測技術規范》；
（2）GB12897-91《國家一、二等水準測量規范》；
（3）SL52-93《水利水電工程施工測量規范》；
（4）《國家三角測量和精密導線測量規范》；
（5）GBJ138-93《水位監測標準》；
（6）DL/T 5209-2005《混凝土壩安全監測資料整編規程》；
（7）SL46-94《水工預應力錨固施工規范》；
（8）SL266-2001《水電站廠房設計規范》；
（9）SDJ57-85《水利水電地下工程錨噴支護施工技術規范》。
6）內觀儀器埋入后，應立即測讀，并在幾次初始觀測相對穩定后，根據要
求確定基準值。
7）對于埋入混凝土內的儀器，其周圍的混凝土要細心填筑，去除大于8cm的骨料，由人工分層振搗密實。混凝土澆筑應距埋設儀器1.5m 以上；振搗器與儀器的距離應大于振動范圍的半徑或不小于1.0m。
8）應協調好建筑物土建施工和觀測儀器安裝埋設之間的相互干擾，應將觀測儀器設備的埋設計劃列入相應建筑物土建施工的進度計劃中。
9）監測儀器設備應緊跟開挖面及時安裝埋設，根據實際開挖需要，部分監測儀器設備超前開挖安裝埋設。
3.2儀器設備安裝埋設點的允許誤差
1）需鉆孔埋設的儀器的鉆孔定位、孔深和孔斜允許誤差按本技術要求4.1.2及監理人的要求執行。
2）儀器設備安裝埋設點的允許誤差見表3－1，未在本表中包括的其他儀器和設備的安裝埋設點允許誤差根據施工圖紙要求執行。

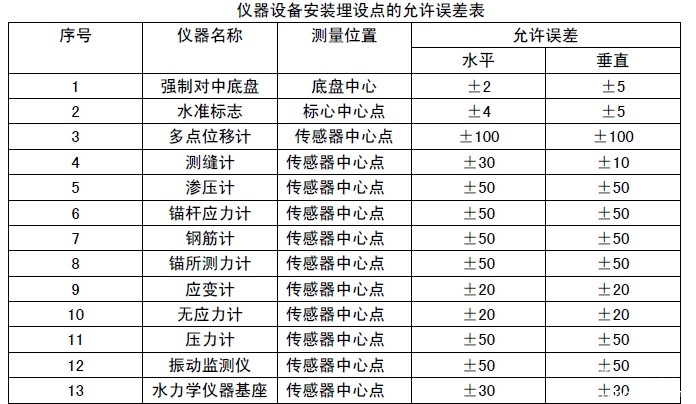

儀器設備安裝埋設點的允許誤差表
3.3儀器設備的安裝埋設方法
在每項（支）監測儀器設備安裝埋設前，必須經監理工程師檢查驗收合格簽字后，才能進入下一道工序的安裝埋設（灌漿）工作。
3.3.1 變形監測點標墩
1）按設計放樣定位。
2）測點標墩未現澆鋼筋混凝土墩，按照設計圖紙?zhí)峁┑某叽缃ㄔ欤换A(chǔ)應與被觀測體牢固結合。
3）標墩頂部設置強制對中基座，基座對中精度不低于0.1mm,其傾斜度不得大于4。。
4）標墩底盤表面按設計位置安裝水準標志。
3.3.2 多點位移計
1）按設計要求鉆孔。鉆孔軸線彎曲度不大于鉆孔半徑，孔口擴孔段與鉆孔同心。
2）鉆孔結束后應沖洗（高壓風吹）干凈，檢查鉆孔通暢情況，核實鉆孔深度、方位、傾角。
3）按照設計的測點深度，將錨頭、位移傳遞桿和護管與傳感器嚴格按廠家使用說明書進行組裝。合格后，運往埋設孔，條好傳感器工作點。
4）將已組裝好的多點位移計測桿和灌漿管、排氣管一同放入孔中。灌漿管伸入孔口；排氣管深入孔底，并在排氣管底端0.1m段鉆一些小孔利于排氣。
5）將多點位移計測頭用膨脹螺栓固定在孔口；調整預埋管的位置，使預埋管預鉆孔同軸，然后用水泥砂漿固定。
6）為確保注漿飽滿，應根據不同的孔深、傾角以及部位，選擇適當?shù)淖{壓力灌入水泥砂漿，當排氣管中開始回漿即表明已灌滿，即可停止灌漿，堵住灌
漿管和排氣管。
7）鉆孔內水泥砂漿凝固后，剪去外露的灌漿管和排氣管，將傳感器固定到孔口的錨頭上。
8）安裝完畢經檢測合格后，將位移計電纜從保護罩的電纜中引出，安裝保護罩和孔口保護蓋。
9）使用紅油漆在測點附近的巖石上噴刷儀器編號并做好記錄，采用讀數儀進行觀測。在初始幾次相對穩定值中，確定初始測值。
3.3.3 測縫計
1）按設計要求在圍巖巖體中鉆孔，在孔內填入一大半膨脹水泥砂漿，將帶有加長桿的套筒擠入孔中，使筒口與孔口平齊。
2）將套筒內填滿棉紗，螺紋口涂上機油或黃油，旋上筒蓋。
3）在澆混凝土前將測縫計預拉1/4量程。
4）混凝土澆至高出儀器埋設位置20cm時，挖去搗實的混凝土，打開套筒蓋，取出填塞物，旋上測縫計，回填混凝土。
3.3.4 位錯計
1）位錯計埋設，應在填筑面達到埋設高程時，測量定位。
2）按定位線在一側巖體上鉆Φ 76mm的錨桿孔。
3）將Φ20mm、長1000mm鋼筋插入孔內，孔內回填M10砂漿，待水泥砂漿凝固后，才允許繼續施工。
4）位錯計套上保護鋼管，將位錯計與錨固桿焊接好，并于現場將另一端與連接桿相連的錨固板焊牢，調整位錯計位置。
5）保護鋼管端頭用涂黃油的棉紗或麻絲塞滿，各鉸接處以同樣的方式包裹。
6）拔掉位錯計兩端銷釘，調整拉壓量程，壓實錨固板四周填料，測讀基準值。
7）位錯計和錨固板附近1m范圍內的填筑料應人工壓實，避免損壞位移計。
