目前 GPS 技術在工程變形檢測中的應用也已充分地顯示了這一技術的高精度與高效益。
一、 橋梁 GPS 位移監測系統優勢：
1、速度快、精度高
GPS 橋梁位移監測系統可提供高速、高精度實時三維監測。 GPS RTK 最快可達 10Hz 速率輸出定位結果，定位精度平面為 10mm ，高程為 20mm ，與傳統監測方式比較，技術優勢和應用價值明顯。在現今橋梁管理者對橋梁測試數據精確度要求極高的情況下， GPS 檢測系統成為首選方案，其為橋梁安全性的辨識提供了準確可靠的依據。
2、廣泛的應用環境
在臺風、地震多發區和高車流量及溫差變化大地區，橋梁的安全性監測十分重要。采用 GPS 衛星定位技術監測橋梁在荷載下的位移，可為橋梁的安全運行提供可靠的依據。 GPS 定位受外界大氣影響小，使用壽命長，可以在暴風雨等惡劣環境中進行實時監測，這是其他測量方式所無法比擬的。
3、簡便、易操作性
系統通過軟件對橋梁進行實時分析，橋梁管理者可以直觀地以圖形和聲音等方式對橋梁進行動態實時監控�？深A(yù)置由已測定的或設計資料得出的橋梁每點的位移量和轉角門檻值，當實際測數據超過門檻值時，立即發出報警，及時提醒橋梁管理部門根據實時監測情況盡快做出相應處理。
4、高度自動化和智能化
GPS 測定位移自動化程度高。從接收信號，捕捉衛星，到完成 RTK 差分都可由儀器自動完成。所測三維坐標可存入計算機進行橋梁安全性分析。此外， GPS 橋梁位移監測系統還具有穩定性高，無須職守，抗干擾能力強和對其他設備無干擾等特點。真正是橋梁安全工作者的千里眼、順風耳
5、高效性、經濟性
同傳統人工監測相比較：
• 不需要一些必要測試條件（如天氣狀況等）的保證；
• 節省了大量人工測試所需的時間。
• 極大地提高了工作效率。令橋梁管理上升到自動化、智能化的水平。
• 減除了大量費時費力的日常監測工作，將監測管理效率大大提高。同時也為橋梁的維護工作提供了準確可靠的數據，從而提高了維護工作的效率。
由于傳統測量方法的缺陷，對橋梁的變形和累積損傷不能提供實時的數據分析，迫使橋梁管理者過早或者過晚采取措施，造成很多不必要的經濟損失，令橋梁管理者對橋梁的狀況缺乏自信。而 GPS 橋梁位移監測系統采用先進的衛星定位和實時的軟件分析，為橋梁管理者提供準確、穩定、實時的數據分析，使其能夠準確及時地進行決策，從而避免了因過早采取行動導致的浪費和過晚采取行動造成的事故損失，真正成為大橋的“守護神”。

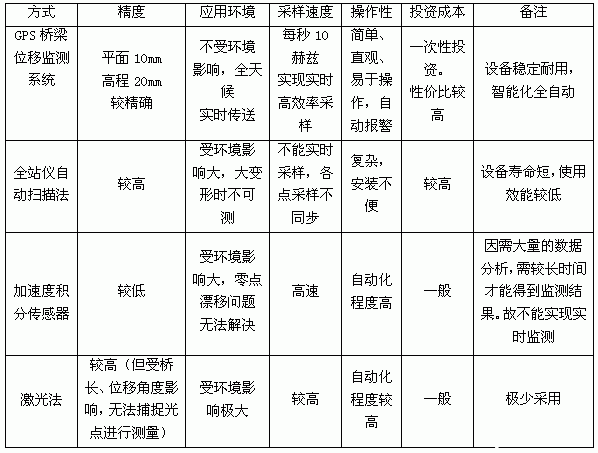

二、橋梁GPS位移監測系統與傳統的測量方式的比較：
一、GPS大橋位移監測系統概述
GPS 大橋位移監測系統依靠架設在大橋上的GPS監測站實時地（不間斷地）對建筑物（橋梁、樓宇、鉆井平臺等）的各個部分的三維坐標進行精確測量，并通過架設在橋上的通信系統以每秒10次的速率及時的將這些三維坐標數據回傳到設在大橋管理處的監控指揮中心。與此同時利用監控指揮中心計算機網絡強大的數據處理能力，及時生成橋梁在大風刮過時、溫度變化時、車輛通過時發生的扭曲和偏轉的報告，提示橋梁管理員目前的橋梁狀況是否有危險需要關閉橋梁。
二、GPS位移監測原理
GPS位移監測系統原理
第四章 系統應用舉例-----虎門大橋位移監測系統
一 虎門大橋概況
虎門大橋工程是由跨越珠江水面的虎門大橋及東西兩岸引道和配套工程組成。全長為6車道。路全長15.762km。含有各種橋梁20座。其中虎門大橋長4606m，跨越在主航道上的主跨是888m的懸索橋，跨越輔航道270m的是預應力混凝土連續剛構橋及引橋，另外還有3座隧道。
二 虎門大橋監控系統位移總體設計

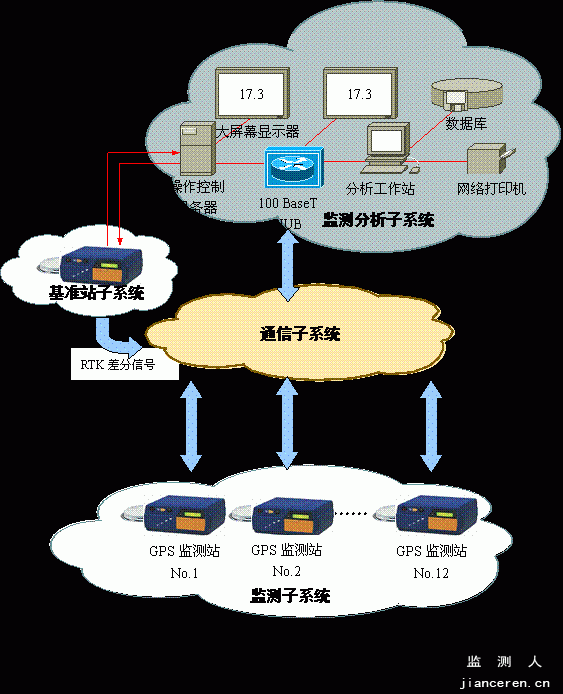

整個系統是由GPS基準站、GPS監測站、光纖通信網和GPS監測中心組成
三 虎門大橋GPS位移監測系統功能：
> 虎門大橋位移監測系統是采用GPS衛星定位技術。該系統能24小時連續、實時監控大橋在外界風荷載、溫度變化、地震及車輛運行荷載下的位移。
> 大橋的位移以圖形和聲音兩種方式提供報警信息。
> 正常情況下大橋位移測試結果以1Hz速率輸出并存入監控中心服務器。
> 在特殊情況下，系統在進行RTK的同時，監測站GPS和基準站GPS要能進行原始數據的傳輸，采樣速率可達5Hz。
> 監測系統對大橋工作狀況能進行監控和報警如：
1．基準站工作不正常，不能發出差分信息；
2．監測站不工作；
> 虎門大橋位移監測系統建立工作日志，記錄每天系統工作狀況。
> 在監控中心能對監測站、基準站的工作狀態進行控制，如：
1．能啟動和關閉接收機工作；
2．能對接收機設置參數，如采樣率；
3．接收機工作狀態的設置：輸出RTK定位結果或同時輸出原始觀測值；
四 虎門大橋GPS位移監測系統達到的技術指標：
> GPS RTK位移監測精度：水平位移精度1-2cm，高位精度2-3cm；
> GPS RTK定位結果輸出率1Hz-10Hz可選。正常工作為1Hz。
> 原始觀測值采樣率為1Hz-5Hz可選。
> 在RTK狀態下從接收衛星信號到圖形顯示位移結果延遲時間為1.5秒。

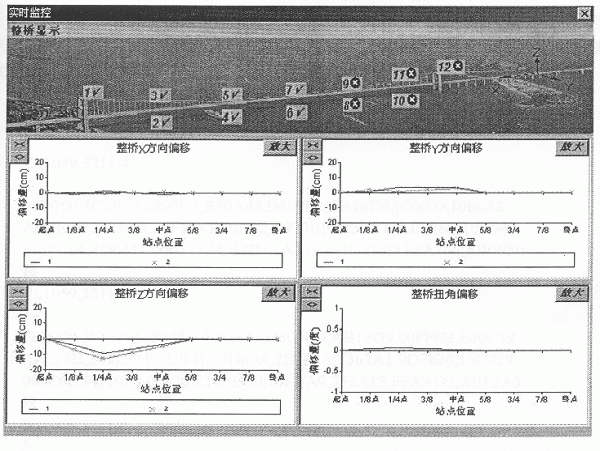

> 繪制虎門大橋整體位移圖和各監測點時程曲線見上圖。
> 繪制虎門大橋頻譜分析圖
