1.介紹：

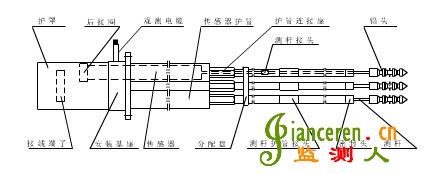

振弦式多點位移計由位移傳感器、位移傳遞桿、保護管、錨頭等組成位移監測儀器，除保護管和錨頭外，均使用不銹鋼材料制成。廣泛適用于混凝土大壩內部、隧洞及巖石開挖、礦井、建筑物基礎及橋墩等變形監測，以及土石壩、邊坡的穩定監測等。
3.多點位移計安裝埋設技術要求：
A、鉆孔要求
a) 要求采用巖芯鉆鉆孔，孔徑76～91mm，鉆孔軸線應保持為直線，一般偏差不應大于±1°，作簡要的鉆孔地質素描。
b) 鉆孔深度應比多點位移計最深測頭加深0.5m(反向預埋的加深0.2m)，并要求鉆孔通暢，孔壁光滑。若孔口附近巖石較破碎，應考慮加鉆孔護套管施工。
c) 鉆孔完畢應使用壓力水將鉆孔沖洗干凈，預埋好傳感器安裝基座，并及時安裝埋設儀器。
B、儀器組裝及埋設要求
a) 多點位移計傳遞桿埋設前，應按照測點設計布置尺寸進行組裝、檢查和標記，并作好記錄。
b) 檢查鉆孔通暢，核實鉆孔深度無誤后，將組裝好的傳力桿組件與灌漿管一起放入孔內進行灌漿固結。
c) 采用不大于0.5MPa的壓力灌入水泥砂漿（水灰比0.5:1），當排氣管中開始回漿即表明已灌滿，即可停止灌漿，堵住灌漿管和排氣管。
d) 待鉆孔內水泥砂漿凝固后，剪去外露的灌漿管和排氣管，將傳感器固定到孔口的環形錨頭上，并依次將各傳感器連接到各測桿上。
e) 調定傳感器的初始位置(拉出約1/5儀器量程)，安裝好保護罩，采用讀數儀進行檢測并做好記錄。
f) 埋設灌漿24小時后，測得三次讀數差小于1%（F*S），取其平均值為基準值。
4.多點位移計安裝現場照片

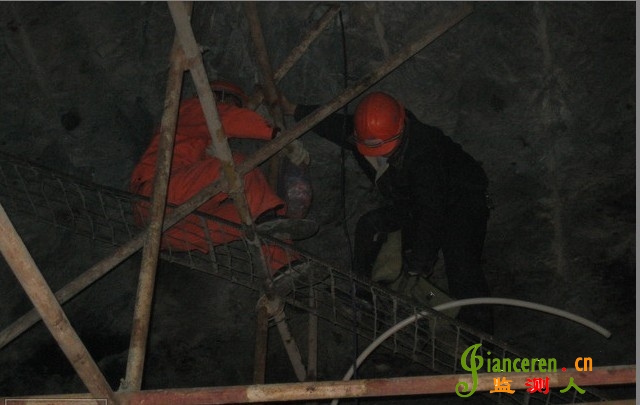

隧道頂拱多點位移計現場安裝照片（有點模糊哈）
