1)工作原理及構成
引張線式水平位移測量裝置的工作原理,是在設計測點高程水平鋪設能自由伸縮并經防銹處理的鍍鋅鋼管,從各設計測點引出線膨脹系數很小的不銹銦鋼絲,至觀測房固定標點,經導向滑輪,在引出線末端掛重錘,當測點水平位移時,帶動鋼絲移動,在固定標點處用游標卡尺或位移計測量出鋼絲的相對位移,見圖。

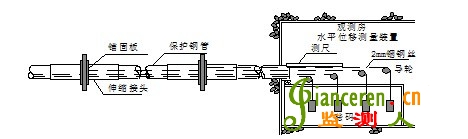

引張線水平位移計測量裝置工作原理圖
因此,測點的位移大小等于某時刻t的讀數與初始讀數之差,加相應觀測房?jī)?nèi)固定標點的位移量。固定標點的水平位移由壩兩端以視準線法(或其它方法)測出。
引張線式水平位移測量裝置主要由臺架部件(含觀測鋼架、導輪、砝碼、測尺、砝碼升降子部件等)、測控單元部件(自動化測量配置)、附件(含伸縮接頭、保護鋼管、錨固板、不銹銦鋼絲、鋼絲固定盤、分線盤)等組成,見下圖。

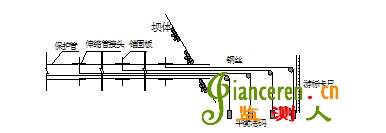

引張線水平位移計測量裝置構造示意圖
a)、錨固板
錨固板是一個高400mm ,長600mm ,厚6mm 的矩形鋼板,錨固板通過螺栓與左右兩側的伸縮接頭固定。
b)、銦鋼絲
銦鋼絲主要是由Co和Cr等材料冶煉拉制成的直徑為Æ2~3mm的銦瓦合金鋼絲,有一定的柔性,不生銹,線膨脹系數低(每1°C 為6~7×10-7),強度高。
c)、保護管
保護管一般用鍍鋅鋼管;管徑為2.5” 或4” ,長度1~6m。保護管兩端口需要去毛刺并打磨平整。
d)、鋼絲固定盤和分線盤
固定盤與分線盤是經防銹處理的鋼板制成的一個圓盤,其厚度約6~12mm ,它與伸縮接頭相配,均布打穿線孔,孔的數量決定于測點的多少。
e)、伸縮接頭
伸縮接頭是一個比保護管大一些,帶法蘭盤與另一伸縮接頭可連接的短管。兩伸縮接頭之間可夾持錨固板或分線盤。螺帽與保護管連接處應設一阻擋泥砂進入伸縮接頭內的密封圈。伸縮接頭內部的保護管上可以纏一些石棉盤根,同樣能夠阻擋泥沙進入。
f)、觀測鋼架
觀測鋼架是一有相當剛性的鋼制框架,鋼架上裝有測量水平位移的測尺、位移計、導輪,拉直引張線鋼絲的恒重砝碼,鋼架通過膨脹螺栓固定在觀測房地面上。在觀測鋼架上還裝有砝碼升降子部件,用于提升砝碼,使引張線的銦鋼絲在不測量時只承受50%的掛重。
