用途及使用范圍
用于監測土石壩施工期和運行期間壩體內固結和沉降(垂直位移)情況，從而判斷壩體的穩定性。適用于大變形、施工期埋設，可實現自動化測量。
儀器的工作原理和基本結構

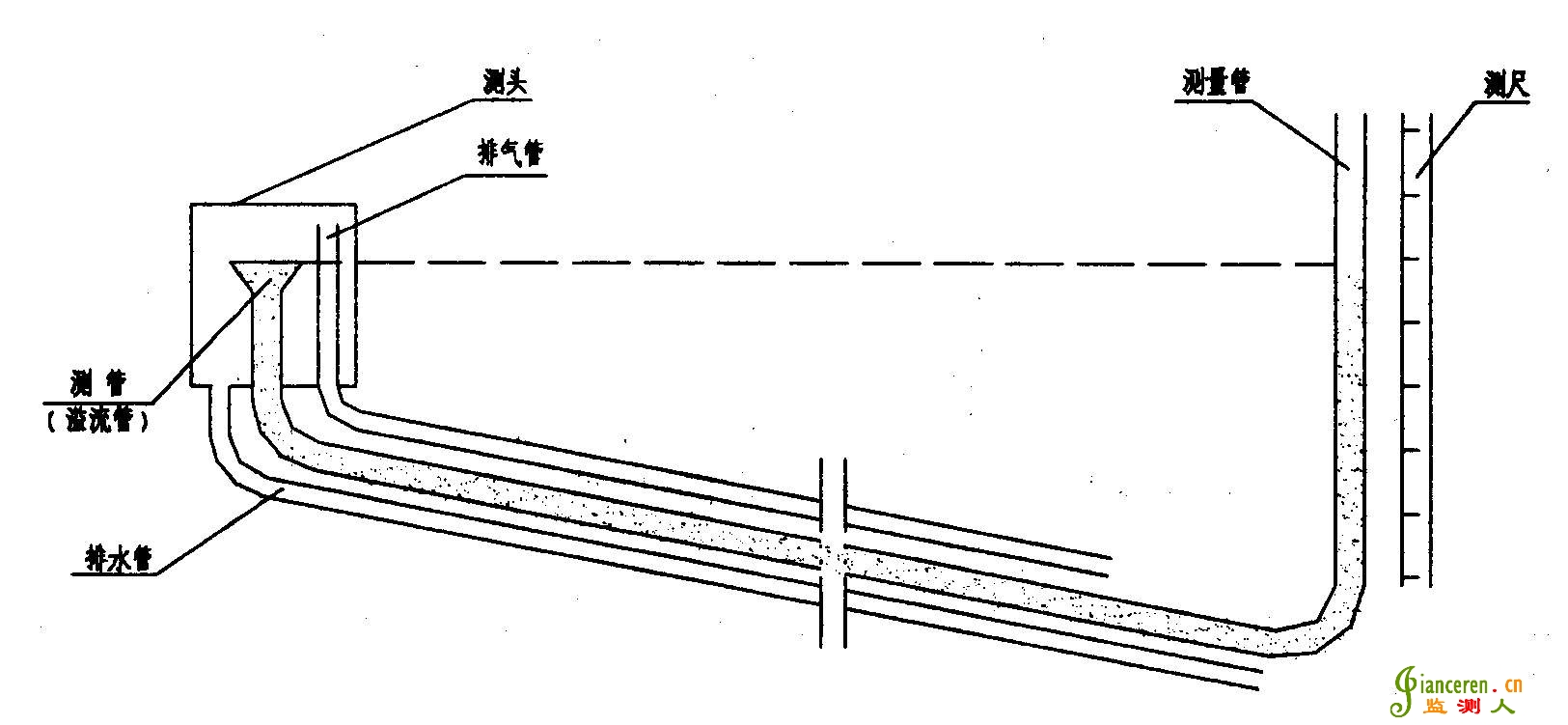

水管式沉降儀觀測壩體內部沉降是利用液體在連通管兩端的水面最終會形成同一水平面的原理制成。如下圖所示。如果大壩內部某測點沒有沉降發生，觀測房測量管水位不會產生變化；反之，如埋設在壩體內部的測頭隨壩體下降，則壩面測量管水位也跟隨下降。從而，判斷出大壩內部某一測點相對于觀測房的沉降值。
主要技術參數
測量范圍：0～100cm
測量精度：±
環境溫度范圍：可以在-20℃～ +
讀數穩定時間：一個測頭從開始溢流到測管水位穩定(即兩端水平)所需時間約為3分鐘左右。
