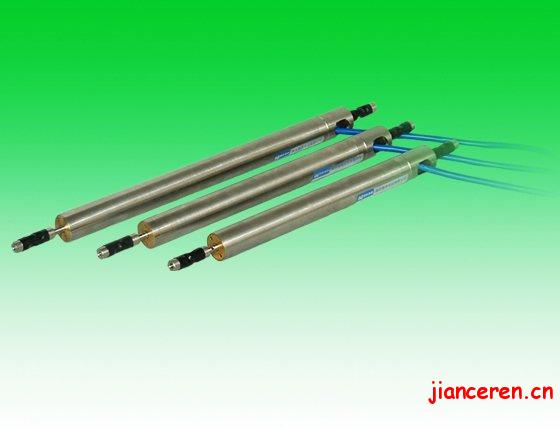

振弦式位移計適用于長期測量水工結構物或其它混凝土結構物伸縮縫的開合度(變形)，亦可用于測量土壩、
用途
土堤、邊坡等結構物的位移、沉陷、應變、滑移，并可同步測量埋設點的溫度。加裝配套附件可組成基巖位移計
、多點位移計、土應變計等測量變形的儀器。
規格及主要技術參數
|
規格代號 |
VWD-20 |
VWD-50 |
VWD-100 |
|
測量范圍， mm |
0～20 |
0～50 |
0～100 |
|
最小讀數 k， mm／F |
≤0.01 |
≤0.02 |
≤0.04 |
|
溫度測量范圍, ℃ |
-25～+60 |
-25～+60 |
-25～+60 |
|
溫度測量精度, ℃ |
±0.5 |
±0.5 |
±0.5 |
|
溫度修正系數b，mm／℃ |
≈0.002 |
≈0.002 |
≈0.002 |
|
絕緣電阻， MΩ |
≥50 |
≥50 |
≥50 |
計算方法
位移計的一般計算公式： 得其溫度修正系數b甚小，由此一般計算可用下列公式:
Lm = k△F + b△T = k(F - Fo) ＋ b(T - To)
式中： Lm— 被測結構物的變形量，單位為mm；
k — 位移計測量位移量的最小讀數，單位為mm/F；
△F — 位移計的實時測量值相對于基準值的變化量，單位為F；
b — 位移計的溫度修正系數，單位為mm/℃；
△T — 溫度實時測量值相對于基準值的變化量，單位為℃；
F — 位移計的實時測量值，單位為F；
Fo — 位移計的基準值，單位為F；
T — 溫度的實時測量值，單位為℃；
To — 溫度的基準值，單位為℃。
注：
VWD型振弦式位移計的敏感測量元件，與固定機架的材料線膨脹系數極為接近，試驗所
L = k△F
注：頻率模數F=Hz2×10-3
