關鍵詞：連續箱梁 施工監控 掛籃施工 宿遷市
中圖分類號：U445 文獻標識碼：A 文章編號：1009-7716(2006)03-0064-03
1 工程概況

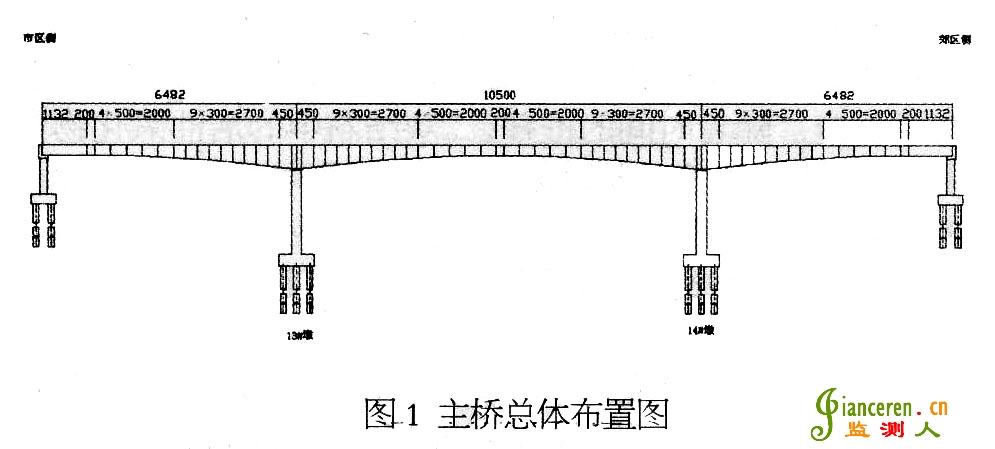

宿遷市市府東路京杭運河特大橋主橋?yàn)?5m+105m+65m預應力連續箱梁，位于宿邳公路城區段，西起宿城區市府東路馬陵河?xùn)|側。設計荷載為：汽車-超20級，掛車-120，設計地震烈度為8級。采用單箱單室截面形式，單箱底寬6.5m，兩側懸臂長3.Om，全寬12.5m。箱梁頂面設置單向2％橫坡，通過箱梁內外側腹板高度調節。中支點處箱梁中心梁高6.Om，跨中箱梁中心梁高2.6m，梁高以二次拋物線變化。頂板厚0.28m，懸臂板端部厚0.15m，根部厚0.65m；腹板厚0.40m~0.70m，底板厚0.26m~0.80m。橫隔板分別設在中支點和邊支點，各處橫隔板厚度分別為2.2m和1.8m，各橫隔板均設置了人孔以便施工。橋面橫坡由橋中心線向兩側各設2％橫坡。主橋的總體布置見圖1。
主橋施工方法為掛籃懸澆施工，施工順序：0#塊施工一對稱分段懸臂澆筑1#至14#塊段-邊跨合攏段-解除臨時支墩-中跨合攏段。預應力混凝土連續梁橋的施工過程不但要經歷T型剛構懸臂澆筑節段形成主梁的過程，還要經歷體系轉換的過程，即由對稱的單“T”靜定結構轉變?yōu)槌o定結構。通過理論計算，可以得到各施工階段的理想標高和內力值，但實際施工中受各種因素的干擾，可能導致合攏困難，使成橋線形與內力狀態偏離設計要求，給橋梁施工安全、外形、可靠性、行車條件和經濟性等方面帶來不同程度的影響。因此，要求在施工過程中，必須實施有效的施工監控。
2 施工監控模型
2.1 計算模型

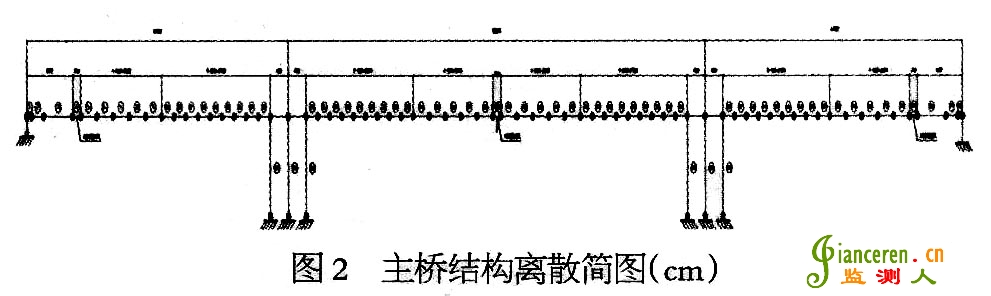

在施工監控過程中，由于建橋材料的特性，施工誤差等是隨機變化的，施工條件不可能是理想狀態。因此，將主橋簡化為平面桿系結構，采用橋梁博士2.95版進行施工仿真計算，從正裝分析、倒裝分析、實時跟蹤分析三方面相互結合，實現成橋結構在線形、內力各方面滿足設計要求的目標。計算簡圖見圖2。
2.2 監控理論
大跨徑連續梁橋的施工控制是一個施工-量測-識別-修正-預告-施工的循環過程。在掛籃施工過程中，受橋梁結構狀態和橋梁斷面尺寸、混凝土容重、環境溫度、加載齡期等影響，施工監控需要從這些變量中分離出影響橋梁施工線形和內力的主要因素。在本橋施工監控中，采用推廣的最小二乘法、卡爾曼濾波法等方法，從這些影響因素中分解出施工過程的真實狀態。同時，為了達到施工監控的最基本要求，需要組成隨機最優控制系統，進行分析、調罄、預測。
3 現場施工監測
施工監測的主要內容有：
(1)撓度觀測
按照確定的觀測頻度，分3個測次周期性對預埋的水準測點進行水準測量。撓度觀測一般在早晨太陽出來之前。
(2)應力(應變)監測
對預埋在箱梁中的傳感器進行數據采集，用于受力分析。
3.1 撓度監測

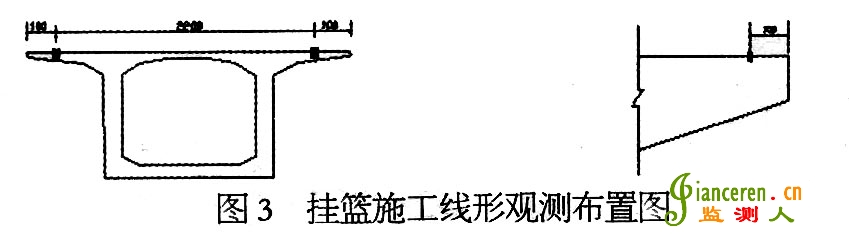

懸臂箱梁的撓度觀測，采用水準儀測量，周期性地對預埋在懸臂中每一塊箱梁上的監測點進行監測，測點布置見圖3。為了能監測到箱梁較小的撓度變形，并使外業觀測的工作量適中，易于達到設計的觀測精度，采用國家二等水準測量或工程測量三等水準測量的精度等級要求和觀測方法進行施測，能測量到變形大于±1mm的撓度值。
3.2 應力監測

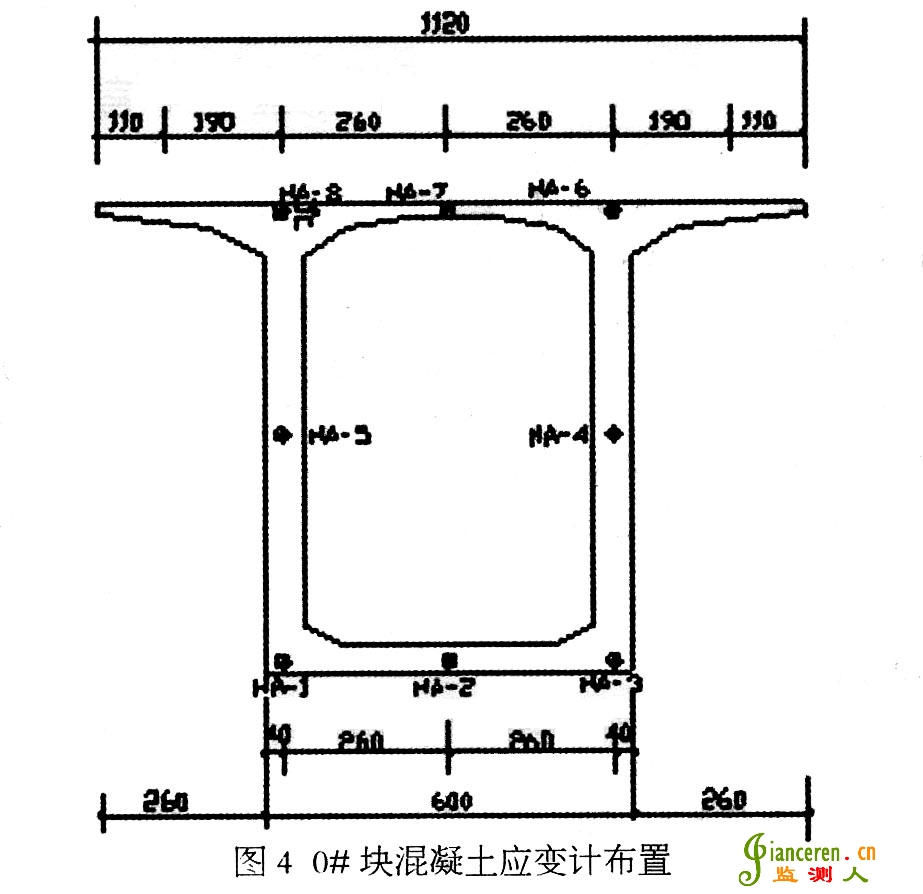

選用鋼弦式混凝土應力計和配套的頻率接收儀作為應力觀測儀器。該應力計的溫度誤差小、性能穩定、抗干擾能力強，適合于應力長期觀測。在0#塊根部監測混凝土應變。測點布置見圖4。
