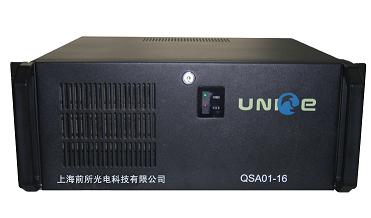

現下做結構健康監測光纖光柵這塊的公司有很多，但主機系統做得好的沒幾家，現在我要介紹的是上海前所光電科技有限公司產的QSA01系列主機。
QSA01光纖傳感分析儀適用于光纖光柵溫度、應變、壓力、位移等多種類型的光纖光柵傳感器信號解調和傳感數據采集，也可用于光纖MEMS加速度傳感器的高速信號解調及數據采集。
QSA01光纖傳感分析儀采用掃描激光器+并行光譜探測技術（光源輸出光功率利用率高達85%以上，相比傳統的ASE+可調濾波器技術，光源輸出功率提高了100倍以上，電源功耗則下降50%，光源有效使用壽命提高10年以上），可對工程現場光纖傳輸線路損耗或光分路器級連損耗導致的微弱光纖光柵傳感信號進行準確檢測。
QSA01系列光纖傳感分析儀具有1-128個同步測量通道，同步掃描頻率可在1～50Hz之間設定。
QSA01光纖傳感分析儀內置低功耗嵌入式處理器，性能穩定可靠，兼顧了工業測量領域長期在線監測和野外施工現場移動式測量的需求，具有便攜式和臺式兩種機箱規格，可根據用戶需求靈活選擇。
QSA01光纖傳感分析儀內置在線校準波長參考模塊，出廠后無需校準，在0～
QSA01光纖傳感分析儀的所有測量通道采集時間嚴格同步，多臺QSA01光纖傳感分析儀可通過網口授時、內置GPS時鐘模塊同步授時及光纖時鐘線同步觸發等方式實現對光纖光柵傳感器的同步數據采集和傳輸。
Application 應用
l 橋梁結構健康監測
l 大壩應力變形觀測
l 工業生產溫度、壓力測量
l 電力、化工設備溫度在線
l 工業消防火災自動報警
Features特點
l 高精度
l 高可靠性
l 測量速度快
l 1～128通道容量可平滑擴展
l 兼容國內和國外廠商的同類光纖光柵傳感器
|
項目 |
單位 |
參數值 |
|
光通道數 |
個 |
|
|
每通道最大測點數 |
個 |
40； 推薦值為：12～18 |
|
通道采樣頻率 |
Hz |
25；每組16通道同步測量速度為25Hz |
|
波長測量范圍 |
nm |
1525 ～1565 |
|
波長分辨率 |
pm |
0.1 |
|
波長重復性 |
pm |
1 |
|
波長精度 |
pm |
±3 （常溫典型值） |
|
動態探測范圍 |
dB |
輸出光信號功率：0～-20dBm 可探測的輸入光信號功率：-70dBm（允許光纖線路損耗接近50dBm，也即100000倍） |
|
測溫精度 |
℃ |
±0.5 |
|
應變分辨率 |
με |
1 |
|
工作溫度范圍 |
℃ |
-5～50 |
|
遠程監測能力 |
km |
100； 不考慮額外損耗，更高的特殊要求可定制 |
|
電源 |
V |
220 |
|
計算機接口 |
- |
|
|
軟件 |
- |
基于WINDOWS操作系統 |
|
增強功能 |
- |
支持光譜儀功能，可直接分析、定位傳感器及光纖線路故障 |
