4.1、儀器用途及適用范圍

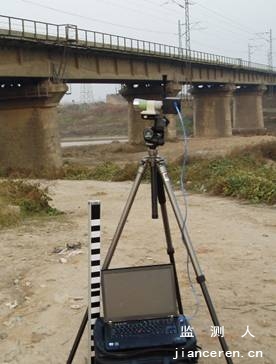

HFNCY-II型便攜式CCD橋梁動態振幅測量儀是一種便于攜帶、易操作、并能快速準確測量鐵路、公路等各種橋梁上拱度和動態振幅的測量儀器，也可用于高層建筑、高層平臺和起重機械的變形及動態振幅測量。
4.2、儀器特點及組成
HFNCY-II型便攜式CCD橋梁撓度測量儀采用CCD光電耦合器件對非主動發光編碼標尺進行快速識別和圖像處理，通過可視化處理軟件實現測量自動化，能夠?qū)Σ蓸訑?shù)據進行實時記錄、分析和處理，自動計算儀器到編碼標尺的距離，繪制數值曲線，計算載荷的沖擊系數、垂直動態振幅、上拱度和最大撓度值等。
4.3、主要技術參數
1、可在3個方向上進行測量
2、測量距離：1m～200m
3、測量范圍：0～±100mm
4、頻率響應：0～50Hz
5、測量精度：測量距離×0.05‰
6、分 辨 率：0.01mm
7、記錄時間：5分鐘
8、采樣間隔：5ms
9、工作溫度：-20°C～+50°C；
10、供電方式：筆記本電腦供電
11、儀器重量：2Kg
12、軟件功能：距離測量；撓度最大值及最小值，沖擊系數；上拱度；繪制振幅曲線。
