3.1、儀器用途及使用范圍

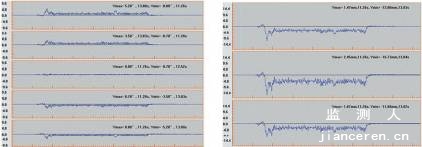

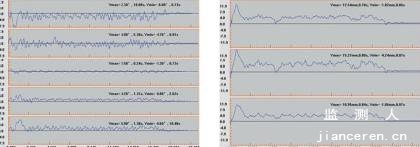

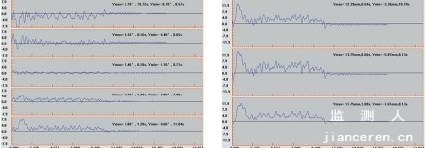

可對鐵路橋梁任一截面的傾角時程曲線進行列車通過時的實時監測，U盤記錄傾角實時波形。通過分析軟件可畫出橋梁任一截面的撓度時程曲線，對波形進行時域分析，圖形及報表顯示、打印。也可用于高層建筑、高層平臺和起重機械的變形及動態振幅測量。

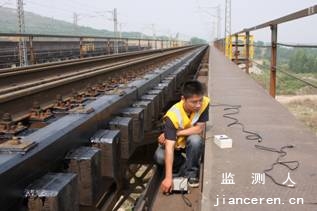

本儀器適用于各路局橋檢隊、工務段使用。特別適應于橋下有水的大橋及特大橋測量。
 |
 |
 |
 |
3.2、系統組成
本檢測系統由一臺裝有橋梁撓度、傾角測試分析軟件的筆記本電腦、一臺無線數傳通信單元、一臺8通道的傾角檢測單元、一根通信電纜、5個QY型傾角儀(可擴充為8個)、一個U盤、一張數據分析及處理光盤、二個充電器、一份使用說明書、一張合格證組成。
 |
 |
 |
3.3、系統技術參數
1．傾角測量范圍：0～10″
2．顯示分辨率：0.01
3．采樣頻率：200Hz
4．傾角傳感器：QY型
5．測試通道：5個或8個可選
6．無線數傳距離：≤2km，工作頻率433Mhz,傳輸波特率9600bps
7．工作方式：手動、全自動觸發兩種
8．檢測單元：外形尺寸 220×300×125mm ，重量＜6kg
9．使用條件：溫度范圍：-10℃～+55℃，相對濕度≤95%
10．電源：6VDC，可持續供電≥10h
