第1頁：系統構成與環保監控現狀
前言
環境監測是環境保護及管理工作的重要基礎，隨著經濟的快速發展，越來越多的人開始關心所處環境質量的好壞，要求環境保護及管理工作的效率提高、質量提高、加大透明度；在此基礎上上級主管部門也需要大量、多樣、經過分析提煉的現實的環境信息。通過信息化技術的應用，改變傳統環境監測手段，運用新的通訊網絡技術對污染源及環境質量實施長期、連續、有效監測，科學準確、全面高效地監測、管理所轄區域的環境狀況，使環保部門的環境管理工作達到監測科學、管理高效、執法公正的新境界。不僅要高效的監測同時還能根據監測的結果及時、有效的進行環境污染控制將是我們必要而迫切的要求，因此，"環境監控"的概念便應運而生。簡單說，環境監控就是環境的監測和控制，是環境監測和環境控制管理的綜合。

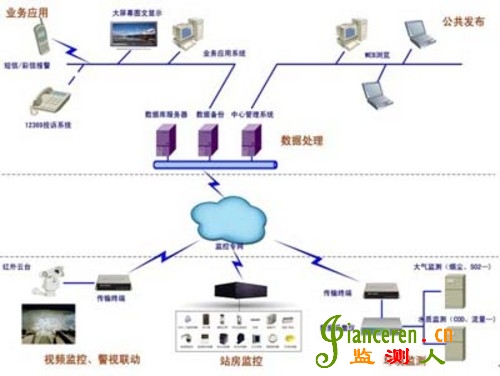

系統組成
污染源在線監控系統（重點污染企業廢氣在線監控、重點污染企業廢水在線監控、建筑噪聲監控、放射源監控、環保視頻監控、防盜報警、監控站房無人值守）
環境質量在線監控（空氣質量在線監控、地表水質量在線監控）
應急指揮與聯動。滿足環保局為實現針對突發時件時通過該系統能夠迅速規范的建立起應急啟動規范程序，同時建立相關的檔案資料和記錄，利用該系統能夠迅速的查詢相關的國家標準規范、專家信息、案例庫等信息使系統得出輔助決策功能。
12369環境信訪平臺。12369環保舉報熱線是信息產業部專門為環保部門核配的全國統一的投訴舉報特服號碼，該熱線可以實現24小時自動受理電話錄音、傳真舉報和重大污染事故的緊急人工舉報。
環保監控現狀
目前應用的環保監控解決方案大都能滿足環保行業的基本需求，但是通過我們的實地勘察和深入的分析，還存在著如下諸多問題有待解決。
數據監測與視頻監控獨立運行，操作復雜繁瑣
第2頁：案例分析
經過多年的研究與發展，在環保監控領域，各種污染源，如水、氣、噪聲等的數據監測日趨成熟，同時對視頻監控的需求越來越強烈，目前很多環保項目中都已經整合了環保視頻監控系統，主要是監控前端設備、排污情況、人員活動等，但是大部分還是兩套獨立的系統，各自為政，操作使用起來很不方便，造成了資源的浪費，降低了使用效率。
前端設備安裝在野外，沒有安全保障
安裝在野外的前端數據采集設備、視頻采集設備一般都比較昂貴，即使一些設備是放在監控站房里面，但是也不能保證安全，目前還沒有有效的針對前端采集設備的安全防范措施，勢必會造成不法分子偷盜、破壞的事件發生，造成不必要的損失。
做不到報警（超標數據）聯動視頻，效率低下
環保視頻監控與數據監測沒有有機的結合，雖然有不少環保系統提供商提出自己的視頻監控和數據監測是相互結合的一個系統，但是大部分只是在同一個界面下，并沒有深入的整合到一起，不能做到如果污水、廢氣排放超標，報警后會立刻聯動視頻、聯動錄像、聯動抓拍，同樣造成了系統資源的浪費，使用效率不高。
監控站房設備眾多，沒有有效的監控措施
一般環保監控設備都放置在前端監控站房內，站房內設備很多，除了采集設備意外，還會有輔助的UPS不間斷電源、空調等設備，在監控中心不能對前端設備的實時運行狀況進行了解，同時對前端站房的門禁系統、溫濕度等都不能掌握，不能做到遠程監控、管理前端設備。
案例分析
下面以濰坊開發區環保局污染源在線監控系統為例，針對上面提到的環保監控中存在的諸多問題，給出我公司的解決方案，在滿足目前環保監控需求的基礎上進一步完善功能，有效的解決了存在的不足。下面主要對環境數據監測子系統、視頻監控子系統、防盜報警子系統和站房無人值守監控子系統做簡單的介紹。

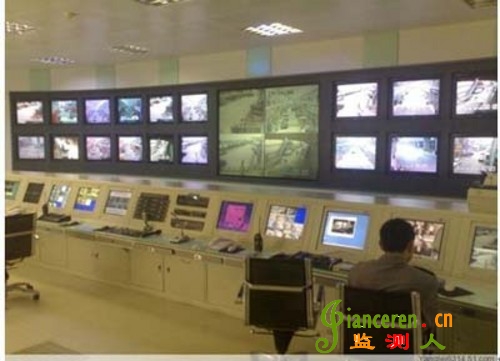

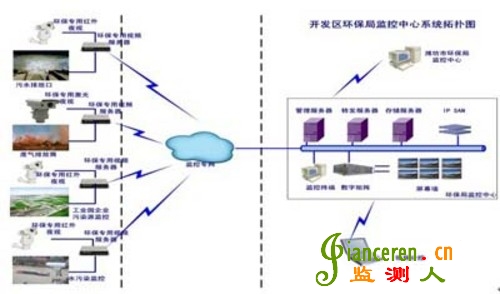

環保局監控中心主控制室是整個環境監控指揮中心的"心臟"。中心主控制室內部采用局域網連接，配備高性能計算機和服務器完成整個系統的業務主動脈流。通過環保監控專網連接遠端污染源現場設備，獲取污染數據和視頻報警信息。如下圖所示：
第3頁：視頻監控子系統
視頻監控子系統
視頻信號采集
在每個前端監控點根據現場需要安裝環保專用激光夜視攝像機、環保專用紅外云臺攝像機，用于對重點污染源廢水排污口和廢氣排放筒、監控站房及污染治理設施運行現場，同時對附近重點區域進行監視。視頻采集部分主要是環保專用激光夜視攝像機、環保專用紅外云臺攝像機，系統運行穩定，基本不受環境風速的變化影響，適合于環保領域。
視頻信號處理
視頻信號傳送到前端環保專用視頻服務器后進行信號編碼、壓縮，除具有圖像清晰流暢的特點外，還具有空間小，實時性好等優勢。對于本地視頻信號，可以保存在本地主機上，可根據需要隨時進行回放、查閱、管理，并且配合多種錄像模式完成各種記錄需求。
環境數據監測子系統
在線監控信息系統，涉及在線儀器監測、數據通訊、數據庫管理應用和信息管理系統等多方面環節。其核心在于采集具有時效性、可靠性的環境信息，通過先進的信息傳輸技術提供實時的數據，利用先進的信息挖掘手段，提高環境信息利用率和共享程度，最大化的為環境監測與管理提供及時、科學的依據。系統應采用當今國內、國際上最先進和成熟的水、氣、聲在線監測儀器設備配合先進的信息傳輸、存儲技術，使新建立的系統能夠最大限度地適應今后技術發展變化和業務發展變化的需要。
為了能夠更好的保證的環境質量以及對重點污染源的監控，需要采用先進的監測設備和傳輸技術進行管理。以實現數據的實時采集、自動傳輸、智能處理和存儲，并建立相應的環境質量、重點污染源在線監控系統軟件以完成對監控數據的處理、表現以及管理應用。
重點污染源、環境質量在線監測系統，主要用于對重點污染源、污染物排放點（煙囪、廢水排放口等）排放情況、污染治理設備運行狀況；大氣、水、噪聲環境質量狀況進行實施動態、實時監測、監控及數據傳輸，當發生排污超標、治理設施停運等非正常事件時及環境質量超標情況時，現場監控儀通過傳輸站實時向監控中心發出報警信息。
第4頁：防盜報警子系統
在線監控系統包括自動監測設備和監控管理系統兩部分，前一部分安裝在排污企業，后一部分位于監控中心內。
防盜報警子系統

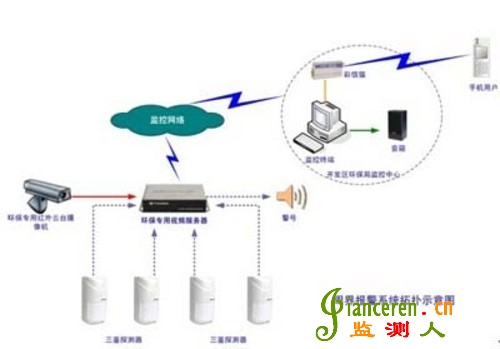

在排污口監控點周圍的重要監控地點安裝三鑒探測器、紅外一體機，首先將三鑒探測器和紅外一體機接入到環保專用視頻服務器，當有警情發生時，可以直接通過環保專用視頻服務器直接輸出到警號，能起到阻止作用，防止警情進一步發展，同時報警信號通過專用網絡上傳到各級監控中心，在監控中心，通過環保遠程綜合監控系統軟件可以對前端報警信號處理、報警聯動視頻等進行設置，并可以設置個性化的報警聲音，通過音箱或其他音頻輸出設備，提醒工作人員前方有異常狀況發生，可以及時作出相應的處理。如果監控中心值班人員不在的情況下，系統還會通過短信貓將警情發到相關人員的手機上，讓其可以及時地了解現場狀況。如上圖所示。
站房無人值守監控子系統
站房綜合監控系統主要是對站房內設備（電源設備：開關電源整流器UPS、蓄電池組、地線與防雷設備等；空調設備：專用空調與分體空調；環境量：門禁、窗禁、溫濕度、煙霧、紅外、水浸等；站房圖像：通過站房監控單元可對上述全部監控對象進行可靠、準確的監控。）的運行狀態、溫度、濕度、潔凈度、供電的電壓、電流、頻率、配電系統的開關狀態、測漏系統等進行實時監控并記錄歷史數據，同時將站房設備的工作狀態的進行實時的視頻監控，實現對站房的遠程管理功能，使站房監控達到無人或少人值守，為站房高效的管理和安全運營提供有力的保證。
警視聯動功能
將環境數據監控、環保視頻監控和周界報警系統有機整合到一起，報警信號包括污染超標報警和防盜報警，當有任何報警發生時都可以聯動視頻、錄像和抓拍。并可以實現電子地圖與警視聯動功能，將環保監控區域的電子地圖分三個層次制作到系統管理主服務器中，可采用雙屏觀看，也可顯示到電視墻上；平時顯示第一層地圖，第一層為轄區的完整地圖，上面標有可以被激活的具有明顯標志的攝像機圖標；點擊攝像機標志可以打開本攝像機周圍小范圍的詳細實際地圖（第二層地圖），同時該攝像機的標志會閃動；再一次點擊閃動圖標，就可以顯示攝像機的實時圖像，可以是部分地圖和小的活動畫面（三層地圖），也可以完成全屏圖像顯示，并可以通過鼠標控制云臺和鏡頭的動作。
所有監控點直觀地顯示在電子地圖上，并能點擊顯示監控點圖像，能顯示環保監控區域分布、轄區范圍、監控點位置等。對于發生檢測超標報警或其它警情時，能自動切換到相應監控點（包括攝像機切換和預置點以及聯動錄像、聯動抓拍），在屏幕上調出該點圖像，并在電子地圖上給出指示，計算機給出聲音提示，記錄相關報警信息；在進行攝像機切換和控制時也能在電子地圖上指示最近監控點，實現與GIS、GPS系統的協同應用。
結語
環境監測對于保障大眾的環境安全，對于環保部門的行政管理、決策和執法監督，對于環境污染事故的預警、防治等均有特殊的意義。污染監測設備將采集到的污染數據、視頻圖像和告警信息，及時發送到環保監察部門，有效的提高了工作高度的監督性。
