1 電纜的連接
連接方法如下：
（1）應根據監測設計和現場情況準備儀器的加長電纜；
（2）按照規范的要求剝制電纜頭，去除芯線銅絲氧化物；
（3）連接時應按規范規定使各芯線接頭錯開，采用錫和松香焊接，檢查芯線的連接質量；
（4）芯線搭接部位用黃蠟綢、電工絕緣膠布和橡膠帶包裹，電纜外套與橡膠帶連接處應銼毛并涂補胎膠水，外層用橡膠帶包扎直徑應大于硫化器鋼模槽
（5）接頭硫化時必須嚴格控制溫度，硫化器預熱至
（6）硫化接頭應在0.1MPa～O.15MPa氣壓下試驗時不漏氣，在1.0MPa壓力水中的絕緣電阻大于50歐姆；
（7）接頭硫化前后應測量、記錄電纜芯線電阻、儀器電阻比和電阻；
（8）電纜測量端芯線應進行搪錫，并用石蠟封；
（9）弦式儀器的電纜應采用專門配套的屏蔽電纜，儀器電纜連接方法參見供貨廠家說明書。
（10）在電纜的端部應提供防水、防濕的保護套管，觀測儀器電纜進入觀測站處應有

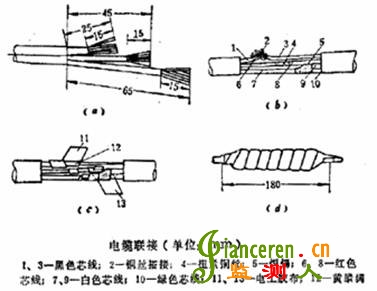

電纜連接示意圖如下：
2 電纜的跨縫保護
（1）電纜跨施工縫或結構縫布置時，應采用穿管過縫的保護措，防止由于縫面張開或剪切變形而拉斷電纜：
（2）電纜跨縫保護管直徑應足夠大(為電纜束直徑的1.5～2.0倍)，使得電纜在管內可以松弛放置段；
（3）電纜應用布條包扎，其包扎長度應延伸至保護管外，管口用涂有黃油的棉紗或麻絲封口；
（4）跨縫管段應有伸縮管，以免因保護管仲縮而造成局部混凝土開裂；
（5）當電纜從先澆塊引至后澆塊而過縫時應采用預埋電纜儲存盒的方法過縫，盒內電纜段用布條包扎并松弛放置。還應采取措施防止水泥漿流入盒內。
3 電纜保護管
暴露在外中的電纜須加設鍍鋅鋼管保護（招標文件中電纜溝內的電纜采用PVC管保護，從系統長久及運行期的安全、穩定、防雷等角度來看，我方建議使用鍍鋅橋架或φ75鍍鋅鋼管），電纜保護管需進行接地處理。
4 電纜的埋設
（1）埋設于混凝土內的電纜，原則上可以不加保護管進行保護，可隨混凝土內鋼筋網綁扎一起往壩面走（注意埋設時需了解后期是否有鉆孔，以防止鉆孔時損壞電纜）。
（2）對于廊道內的需鉆孔埋設的滲壓計及后期排水溝形成而安裝的量水堰需提前預埋電纜（需提前確定埋設位置）或在廊道內設置DAU保護箱，直接進行測量。
（3）電源線通訊線盡量利用鍍鋅鋼管保護，盡量與動力電纜間隔
