1倒垂施工安裝方法
1.1倒垂施工主要工序
倒垂保護管有效孔徑測量→灌漿、安裝錨塊→浮體組安裝→坐標儀安裝→垂線觀測
1.2倒垂保護管有效孔徑測量
（1）倒垂保護管測斜采用已上報過的倒垂保護管測斜方法進行量測。
（2）由全站儀在保護管口定出X方向與Y方向并在管口做出標記，以順?biāo)鳛?span lang="EN-US">Y軸的正方向、右岸為X軸的正方向。
（3）量測過程中定專人量測偏差數據，分兩次讀測直尺讀數取平均值，確保數據真實可靠。測繩要把長度標清，記錄好所測孔深處的X方向、Y方向的偏差值。
（4）待測線靜止后再量測數據，同時注意避免浮體與桶璧發生碰撞。
（5）量測過程中盡量減少附近一些施工振動以免對量測有影
（6）倒垂線安裝示意圖（見圖1）。
（7）根據所測數據確定出有效孔徑及圓心位置,有效孔徑必須大于10cm。

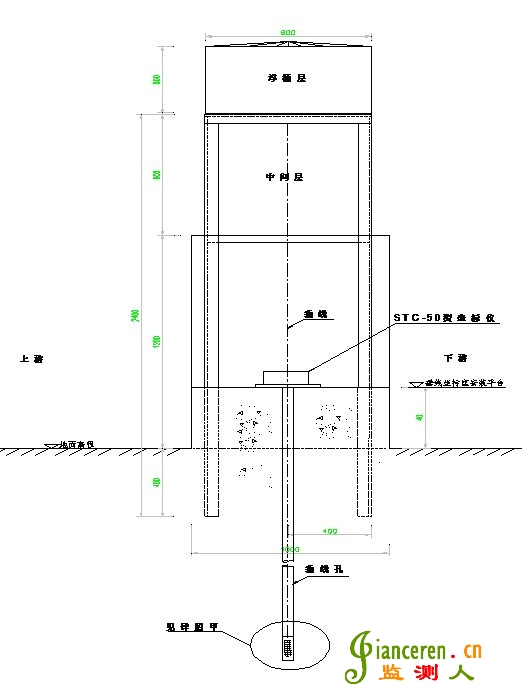

圖1 倒垂線安裝示意圖
1.3安裝錨塊、灌漿
（1）清理管口周圍的雜物以防掉入孔中，然后用潛水泵把管內的水抽干凈。
（2）安裝好錨塊組件、鋼絲、灌漿塑料管（1寸管）備用。將灌漿塑料管先在地上拉直一段時間，并根據孔深在灌漿塑料管上標出刻度，保證灌漿管能準確放到垂線管底。
（3）按圖紙要求根據錨塊的錨固長度，計算好所需的灰漿量。按水灰比0.7：1攪拌成純水泥漿，要求攪拌均勻，灰漿中不得有超過Φ3～5mm顆粒狀物體，要求水泥漿濃度適合，可以順暢通過灌漿塑料管流入垂線孔即可。水泥漿總量應大于根據護管大小以及設計的灌漿深度計算的總體積。
（4）將灌漿塑料管（不得彎曲）一頭緩慢放入孔內，對照刻度與管深，將其放到管底后，提起約10cm。將塑料管上端留出足夠位置后割斷，插上漏斗，將攪拌均勻的水泥漿均勻持續的灌入管內。灌漿時須計量，在計算灌漿量的基礎上增加一定富余，以補充水泥漿凝固后的收縮量。
（5）將錨塊和銦鋼絲緩緩放入孔底，在確定錨塊接觸到管底后，將錨塊提起約5cm左右，上好鋼絲夾件。
（6）對照有效孔徑圖紙，在鋼管上找到Y、X方向四個缺口，用棉紗線兩頭掛重物（水泥塊）卡在四個缺口上，即可將鋼管管口按X 、Y方向平均分成四個象限，棉紗線交叉點就是鋼管管口所形成的圓的圓心，在圖紙上量出圓心到有效孔徑中心的X 、Y方向的坐標，就可找到有效孔徑中心的位置。反復調節使銦鋼絲緩慢移動到有效孔徑圓心位置。
（7）做好銦鋼絲的保護措施，派專人看護銦鋼絲支架以防造到移位破壞。
1.4浮體組安裝
（1）待錨塊埋設5天左右，安裝浮體組。
（2）安裝前拉動銦鋼絲，確定銦鋼絲已錨固好。
（3）將浮桶等懸掛按設計位置、方向安裝好，仔細調節浮桶位置，使其中心對準有效孔徑中心。將銦鋼絲與夾件裝到浮桶上，拉緊后夾穩，灌入變壓器油，使浮子浮動起來，調節浮筒位置，使使浮子水平、連桿垂直，浮子位于浮桶中心，處于自由狀態。
1.5坐標儀的安裝
（1）先把垂線坐標儀底板調整水平，使儀器的縱、橫軸讀數各平行于壩軸線坐標線，坐標儀的讀數顯示屏面向上游方向。
（2）調整垂線坐標儀使觀測值處于儀器讀數范圍的中間值25～30mm附近。
（3）安裝完成后隨即進行觀測，測取初始值。
（4）做好垂線坐標儀的防護工作，以防廊道滲水、滴水造成垂線坐標儀出現故障，影響觀測。
1.6垂線觀測
（1）觀測前，檢查垂線是否處在自由狀態，若不在自由狀態經調整后，待鋼絲靜止后進行觀測。
（2）本工程使用光電式垂線坐標儀，每次觀測兩個測回，觀測前檢查垂線坐標儀是否處于正常狀態，然后進行觀測，讀記觀測值，取兩次讀數的均值作該測回的觀測值，兩次讀數差不超過0.15mm。按同樣的要求進行第二測回的觀測。每測次觀測的兩個測回，兩測回觀測值之差不大于0.15mm。
2正垂施工安裝方法
2.1正垂施工主要工序
正垂保護管有效孔徑測量→固定夾線裝置→固定正垂測線→安裝阻尼箱→安裝垂線坐標儀→垂線觀測
2.2正垂保護管有效孔徑測量
正垂有效孔徑測定采用正垂原理測定，確定有效孔徑后，保證大于10cm，根據測量結果定出有效孔徑的圓心和直徑。
2.3固定夾線裝置
夾線裝置在壩頂方式采用焊接，焊接前調整夾線置，使夾線裝置的出線口于有效孔徑中心一致。
2.4固定正垂測線
（1）把銦鋼絲穿過夾線裝置放入正垂孔中，在夾線裝置出把銦鋼絲固定好。
（2）固定好銦鋼絲后，及時蓋上蓋板，保護夾線裝置不受人為損壞和雨水影響。
2.5安裝阻尼箱
（1）把阻尼箱放置在預定位置，重錘固定在拉桿上，根據高度確定銦鋼絲的長度并把銦鋼絲固定在拉桿上，把重錘放入阻尼箱中，使重錘底部距阻尼箱筒底的距離大于5cm以上。
（2）向阻尼箱箱內加入變壓器油，使變壓器油高于重錘頂部15cm。
2.6安裝垂線坐標儀
（1）先把垂線坐標儀底板調整水平，使儀器的縱、橫軸讀數各平行于壩軸線坐標線，坐標儀的讀數顯示屏面向上游方向。
（2）調整垂線坐標儀使觀測值處于儀器讀數范圍的中間值25～30mm附。
（3）安裝完成后隨即進行觀測，測取初始值。
（4）做好垂線坐標儀的防護工作，尤其是壩頂?shù)谋Ｗo(hù)蓋要蓋好，不能漏水或滲水，負責會造成垂線坐標儀出現故障，影響觀測。
2.7垂線觀測
正垂線觀測方法同倒垂線觀測方法。
3安全質量保證措施
（1）垂線與垂線坐標儀的安裝必須在白天進行，與安裝有關的所有工作應在監理工程師在場的情況下進行。
（2）儀器設備埋設安裝應嚴格按監理工程師批準的設計圖紙、通知及要求進行，并接受監理工程師的檢查。對埋設過程中損壞的儀器應及時補埋或按監理工程師的要求采取必要的補救措施。我部將密切配合監理工程師的工作，及時向監理人報告埋設安裝及觀測過程中發現的問題，并提供必要的檢查記錄。
（3）垂線安裝前需精確測定鉆孔的有效孔徑和確定有效孔徑的圓心位置，保證垂線的量程。
（4）由于儀器的埋設過程中經常出現與其它工序施工相沖突的情況，這樣就必須在埋設過程中進行必要的協調。在保證施工質量的前提下，應該盡量避免影響其它工序的施工，保證不因埋設儀器而耽誤工期，并避免因?yàn)槠渌ば虻氖┕げ划?dāng)而造成儀器、電纜的損壞。
（4）施工過程中，工作人員必須戴好安全帽，灌漿人員帶好防護手套。
