在實際工作中，我們除了繪制日期和效應量的過程線外，還會涉及到一些沿高程向位移變化或者揚壓力變化等情況。如圖1：
圖1 不同日期沿高程向的水平位移變化情況
對于監測人批量繪制過程線軟件4.0JC1僅能繪制日期和效應量的過程線的情況可知， 4.0JC1版本顯然是不能滿足上述過程線的繪制需求的。經過監測人團隊的慎重討論，以及綜合監測人會員的需求，監測人網站決定繼續開發5.0版本。5.0版本新加了非時間刻度過程線繪制，由于過程線繪制存在多種情況，且界面配置較為復雜，下面就軟件的這個功能進行簡單的介紹。
首先看看非時間刻度過程線軟件主界面，如圖2：
圖2 非時間刻度過程線主界面
非時間刻度過程線包括兩種情況：第一種x軸為距離，y軸為效應量，此情況稱為“正常顯示”；第二種x軸為效應量，y軸為距離，此情況稱為“非正常顯示”。下面分別介紹一下利用監測人軟件怎么進行這兩種過程線的繪制：
1、第一種x軸為距離，y軸為效應量，此情況稱為“正常顯示”。其相應模板文件為“橫x豎y多過程線模板【正常顯示】.xlt”。

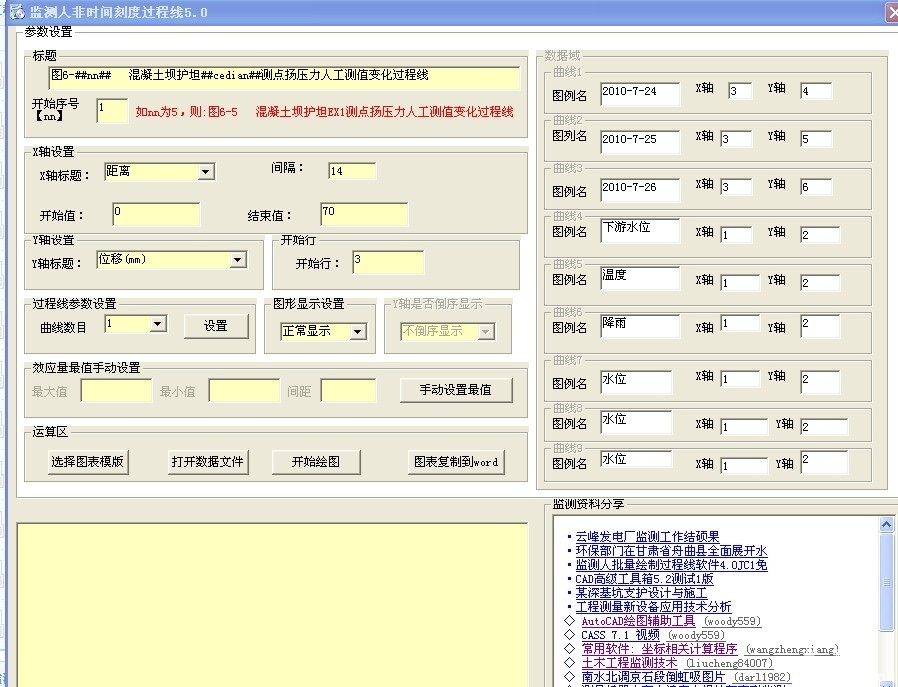

此過程線繪制的配置相對較為簡單，只要在“圖形顯示設置”選項選擇“正常顯示”，其他的就按實際需求操作就行。具體效果如圖3：

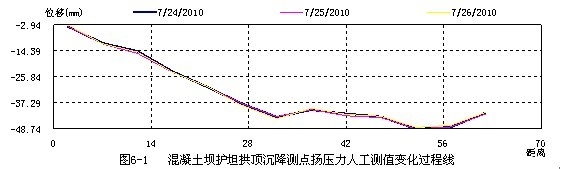

圖3
2、第二種x軸為效應量，y軸為距離，此情況稱為“非正常顯示”。其相應模板文件為“橫y豎x多過程線模板【非正常顯示】.xlt”。
這個軟件配置相對較為復雜一點。分為兩種情況：
（1） 第一種情況：

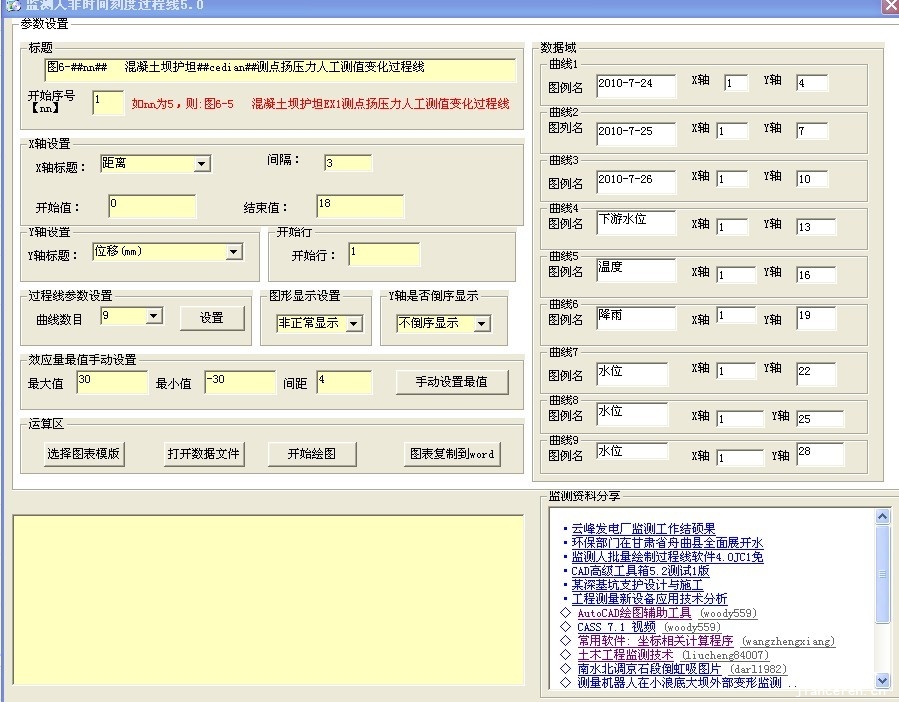

繪制第一種情況軟件參數配置界面

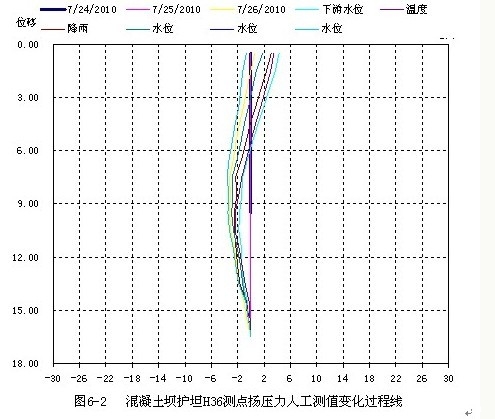

第一種情況效果圖
（2）第二種情況：

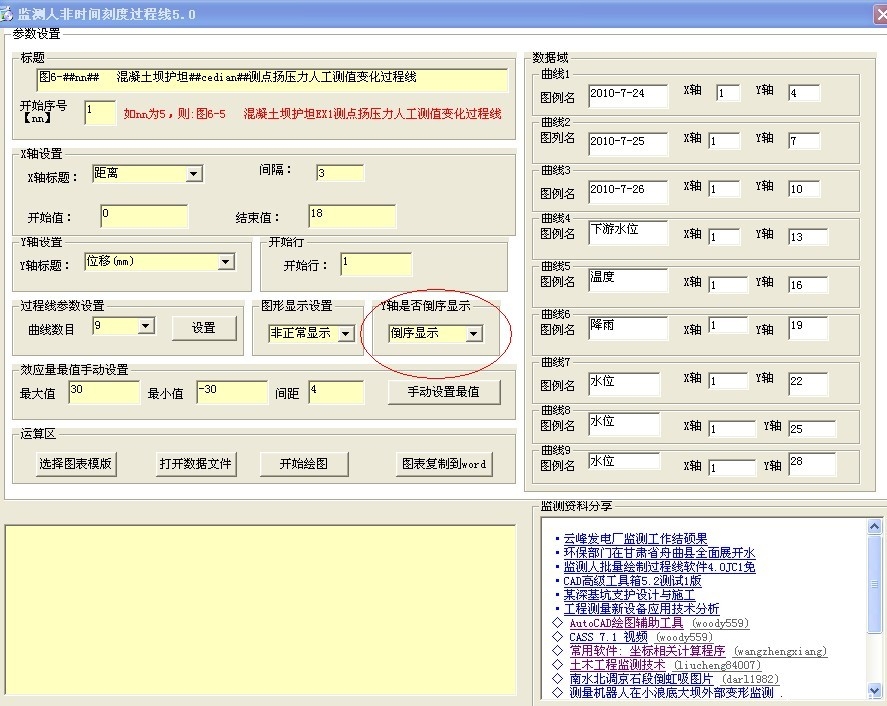

繪制第二種情況軟件參數配置界面

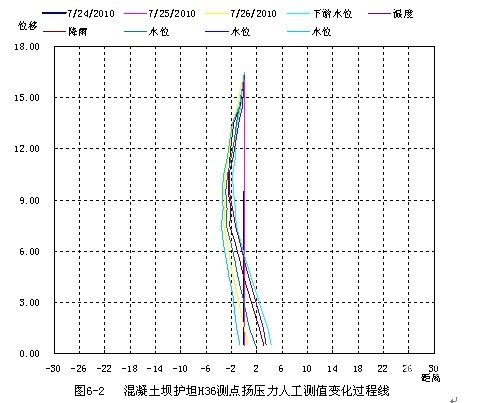

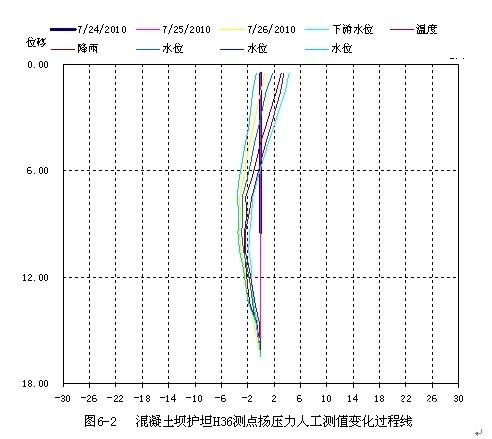

第二種情況效果圖
這兩種情況是用同一組數據測試的，但是其繪制的圖形卻截然不同，仔細的朋友會發現第一種情況y軸是18開始到0，這是我們一般正常繪圖的模式，第二種情況卻是y軸是0開始到18，這就是倒序顯示的情況。由于此圖的意思沿高程向水平位移變化，比較兩個圖形可知，第二種更能較為形象的顯示水平位移隨著深度加深的變化情況，較第一種更為符合實際情況。至于程序的關鍵配置就在于：如果“y軸是否倒序顯示”選擇“倒序顯示“，效果圖為第二種情況；如果“y軸是否倒序顯示”選擇“不倒序顯示“，效果圖為第一種情況。
以上為監測人批量繪制過程線5.0版本關于新增非時間刻度過程線繪制功能的簡單介紹。有任何問題可以登陸監測人論壇“自主軟件“版本提出，或者直接聯系監測人客服QQ：32334427
