應用
EM系列弦式應變計是直接埋入混凝土中測量由應力變化而引起的應變。在已知混凝土彈性模量時，考慮溫度補償、蠕變以及化學反應的影響，也可以評估內部應力。
通常埋入于以下結構內部使用：
l 大壩
l 核電廠
l 橋梁、天橋
l 高層建筑
l 港口
l 隧洞
l 建筑基礎、擋墻、襯砌、底板、樁等
概述

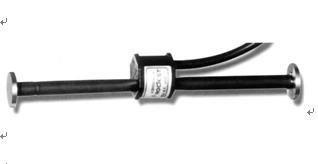

EM系列弦式應變計由一根管子連接兩個圓形法蘭盤端塊組成，管內安裝有經熱處理的高抗拉強度鋼絲，鋼絲由固定在兩端的O型圈密封在管內。兩端平滑的圓形法蘭盤可將混凝土變形傳遞到鋼絲上，其一端有頂壓彈簧和測微螺絲，根據被測結構是否經受拉伸、壓縮或拉壓兩種可能性而調整初始鋼絲的預拉程度。電磁線圈安裝在管外中間位置，混凝土中產生的應變改變了鋼絲的張力，從而也就改變了其共振頻率。
讀數儀在電磁線圈中的各個頻率段所產生的電壓脈沖迫使鋼絲振動，該振動在線圈中產生交流電壓。讀數儀通過選擇相應于
所產生的峰值電壓的頻率，即鋼絲的共振頻率，或顯示其周期或顯示為應變線性值。

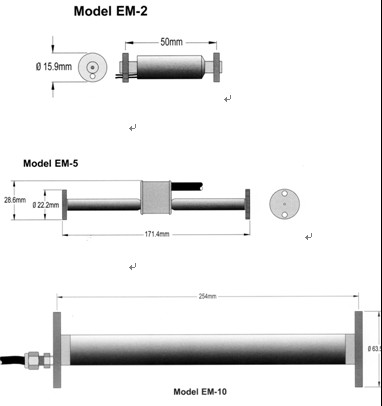

EM-5是標準型號，用于以上提及的不同結構中。EM-10用于埋入含粗骨料的混凝土結構中。EM-2是短基距型，適于空間有限的實驗室使用。
電磁線圈中裝有一熱感應電阻，鋼絲與混凝土之間的熱膨脹差異很小，通常無需做熱效應修正，不過溫度讀數可用以研究溫度對朱于介質的影響。
特性
l 長期穩定性
l 高精度及高分辨率
l 量程3000微應變，可調
l 實用性極強
l 結構堅固
l 可同時提供溫度測量
l 法蘭盤帶安裝孔
l 頻率信號穩定，可進行長距離傳輸
技術規格
|
型號 EM-2,EM-5,EM-10 |
|
量程 3000μe |
|
分辨率 EM-5:1μe EM-2,EM-10:0.4μe |
|
工作溫度 |
|
熱敏電阻 3 kΩ（查看TH-T） |
|
電纜 IRC |
附件
l 玫瑰花形多向應變計塊
l 無應力桶
l 讀取數據設備：MB-6T(L)，SENSLOG
安 裝
EM系列應變計有以下幾種安裝方法：
l 用鋼絲綁在鋼筋上
l 直接插入濕混凝土或砂漿中
l 預先澆筑在相同材料的小塊中，然后埋
入建筑物內
通常要求測量混凝土中某點的主應變方向。ROCTEST可提供該類精確定位的玫瑰花形多向應變安裝塊。
ROCTEST還提供“無應力”應變計。此應變計是由一個填有與擬澆筑混凝土相同的可壓縮圓柱筒和一支安裝在鄰近的EM-5型應變計組成，該裝置可用以作為測量由于老化、溫度或濕度，以及獨立于外部荷載因素所引起的混凝土內部應變變化之參考，從而對各因素引起的應變參數進行修正而給出讀數。
訂貨要求
請注明：
l 型號
l 電纜長度
l 附件
