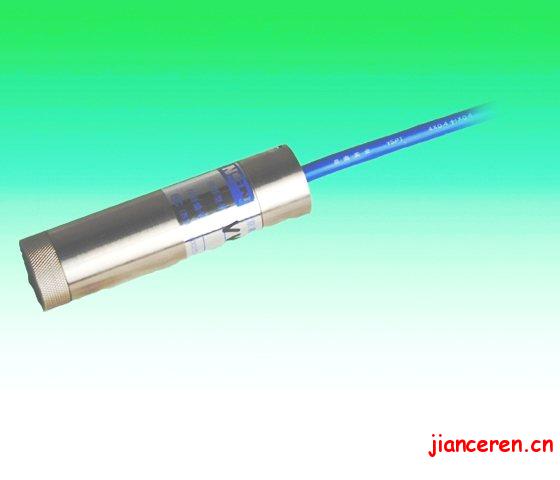

振弦式滲壓計
用途
振弦式滲壓計適用于長期埋設在水工結構物或其它混凝土結構物及土體內，測量結構物或土體內部
的滲透(孔隙)水壓力，并可同步測量埋設點的溫度。滲壓計加裝配套附件可在測壓管道、地基鉆孔中使用。
規格及主要技術參數
|
規格代號 |
VWP-1 |
VWP-2 |
VWP-4 |
VWP-6 |
VWP-10 |
VWP-16 |
VWP-25 |
|
|
尺寸 |
最大外徑D， mm |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
|
參數 |
長度L， mm |
140 |
140 |
140 |
140 |
140 |
140 |
140 |
|
|
測量范圍， KPa |
0～160 |
0～250 |
0～400 |
0～600 |
0～1000 |
0～1600 |
0～2500 |
|
|
最小讀數k， KPa/F |
≤0.072 |
≤0.11 |
≤0.18 |
≤0.27 |
≤0.45 |
≤0.72 |
≤1.13 |
|
性能 |
溫度測量范圍，℃ |
-25～60 |
-25～60 |
-25～60 |
-25～60 |
-25～60 |
-25～60 |
-25～60 |
|
參數 |
溫度測量精度，℃ |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
|
|
修正系數b，KPa/℃ |
≈0.8 |
≈0.8 |
≈0.6 |
≈0.6 |
≈0.6 |
≈0.6 |
≈0.6 |
|
|
絕緣電阻，絕緣電阻， MΩ |
≥50 |
≥50 |
≥50 |
≥50 |
≥50 |
≥50 |
≥50 |
計算方法
滲壓計的一般計算公式：
Pm = k△F + b△T = k(Fo - F) + b(T - To) + Q
式中： Pm —被測滲透(孔隙)水壓力量，單位為KPa；
K — 滲壓計測量壓力量的最小讀數，單位為KPa/F；
△F — 滲壓計基準值相對于實時測量值的變化量，單位為F；
b — 滲壓計的溫度修正系數，單位為KPa /℃；
△T — 溫度實時測量值相對于基準值的變化量，單位為℃；
Fo— 滲壓計的基準值，單位為F；
F — 滲壓計的實時測量值，單位為F；
T — 溫度的實時測量值，單位為℃；
To— 溫度的基準值，單位為℃；
Q — 若大氣壓力有較大變化時，應予以修正。
注：頻率模數F=Hz2×10-3
