中短距離無線監控方案
u 項目背景
某華北水泥廠，中控制室的PC機，通過上位機軟件無線檢測2000米以外，現場90個電磁閥的運行狀態，并且無線控制每一臺電磁閥的啟停。從而節省人力物力。
u 解決方案
- 電磁閥端：現場無線采集控制終端采用西安達泰電子DTD433HC_44模塊，該模塊提供4路無源開關量信號輸入，同時提供4路無源開關量信號輸出。既可以采集運行狀態，也可以控制電磁閥啟停。
- PC端：PC端采用西安達泰電子DTD433MC_S4無線數據終端模塊，該模塊提供RS232/RS485/USB通訊接口，可以方便和電腦進行串口數據通訊。
- 數據顯示存儲：PC端可以運行組態軟件，或者根據標準的Modbus Rtu通訊協議編寫軟件。

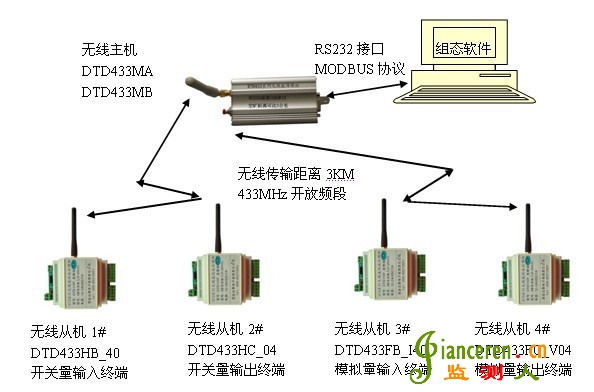

u 硬件產品示意圖
u 工作流程
MODBUS串行鏈路協議是一個主-從協議。DTD433MC_S4無線MODBUS通信也就是RS485總線網絡所采用的“輪詢”方式。這種方式首先需要設1個主機（主節點、主站）,主機型號為DTD433MC_S4，其余為從機（子節點、子站），從機型號為DTD433HC_44，所有從機都有一個唯一的地址。從機在沒有收到來自主機的請求時，不會發送數據。從機之間不會互相通信。
