由供電單元、傳感器、監測單元、通信單元組成的大壩安全監測系統，采用分布式結構、智能節點技術、遙測遙控技術、工業控制及計算機等技術
手段來共同完成對目標的變化狀況進行實時監測。適用于水工建筑物、邊坡、道路、橋梁和礦山等工程的變形和位移監測。由野外測量單元、中心控制
單元、計算機網絡和應用軟件組成信息接收、處理、存貯、計算分析等完整的大壩安全監測系統。（典型系統結構圖見附件）
系統測量項目
1 、變形監測：表面變形、內部變形、裂縫及岸坡位移,滲流監測：滲流壓力、滲流量及浸潤線
2 、壓力監測：孔隙水壓力、土壓力、揚壓力、混凝土應力 ,系統可接入各種大壩安全監測傳感器
3、測控分站能通過專線、超短波、光纖和 GSM 短信等多種信道傳送數據6系統接口抗雷電、抗干擾設計，測量精度高、測值穩定
4、分布式網絡，模塊化結構，組態靈活，通用性好，安裝維護方便,每個 測控分站獨立工作，可按實時、定時、巡測、選測多種方式采集數據
5、差阻式應變計：測量范圍：電阻比 0.8000 ～ 1.2000 電阻值 0 ～ 120 Ω
6、測量精度：電阻比± 0.01% 電阻值± 0.01 Ω,分 辨 率：電阻比 0.01% 電阻值 0.01 Ω
7、振弦式壓力計：頻率測量范圍： 400Hz ～ 6000Hz,測量精度：頻率± 0.05Hz ； 溫度± 0.2 ℃
8、分 辨 率：頻率 0.02Hz ； 溫度 0.1 ℃
9、垂線坐標儀： 測量范圍： X 向 30mm ； Y 向 50mm 測量精度：± 0.1mm 分 辨 率： 0.01mm
10、激光位移計： 測量范圍：下游方向 200mm ；垂直方向 200mm ；壩軸方向： 150m
11、測量精度：下游方向± 0.2mm ；垂直方向± 0.2mm ；壩軸方向： 0.001%分 辨 率：下游方向 0.1mm ；垂直方向 0.1mm ；壩軸方向： 1mm
12、每個測控分站可監測 30 個各類傳感器，系統可有 255 個測控分站 傳輸距離：電纜 3000m ；超短波 <50km ；
13、傳感器上電采樣時間： 4s 定時測量時間間隔： 5min ～ 24h 可調
14、抗雷擊電流： 60A 工作環境：溫度 -10 ℃ ～ +60 ℃； 濕度 ≤ 95% 平均無故障工作時間（ MTBF ）： 20000h
系統更能
1、信息采集：對大壩監測系統實現再線控制，按測量周期采集監測數據，分析入庫存儲。
2、數據管理：監測設備信息維護管理；大壩監測數據的插入、刪除、修改。
3、圖表輸出：報表制作和圖形顯示，各種監測要素的瞬時值和統計量的打印輸出。
4、數據分析：對監測資料進行檢驗、修正處理；各種監測要素的統計模型建立；各種物理量的統計分析和允許變化范圍的確定。
5、報警提示：報警日志生成和報警設備啟動。
6、安全管理：用戶分級授權和審定工作。數據庫備份與恢復。
手段來共同完成對目標的變化狀況進行實時監測。適用于水工建筑物、邊坡、道路、橋梁和礦山等工程的變形和位移監測。由野外測量單元、中心控制
單元、計算機網絡和應用軟件組成信息接收、處理、存貯、計算分析等完整的大壩安全監測系統。（典型系統結構圖見附件）
系統測量項目
1 、變形監測：表面變形、內部變形、裂縫及岸坡位移,滲流監測：滲流壓力、滲流量及浸潤線
2 、壓力監測：孔隙水壓力、土壓力、揚壓力、混凝土應力 ,系統可接入各種大壩安全監測傳感器
3、測控分站能通過專線、超短波、光纖和 GSM 短信等多種信道傳送數據6系統接口抗雷電、抗干擾設計，測量精度高、測值穩定
4、分布式網絡，模塊化結構，組態靈活，通用性好，安裝維護方便,每個 測控分站獨立工作，可按實時、定時、巡測、選測多種方式采集數據
5、差阻式應變計：測量范圍：電阻比 0.8000 ～ 1.2000 電阻值 0 ～ 120 Ω
6、測量精度：電阻比± 0.01% 電阻值± 0.01 Ω,分 辨 率：電阻比 0.01% 電阻值 0.01 Ω
7、振弦式壓力計：頻率測量范圍： 400Hz ～ 6000Hz,測量精度：頻率± 0.05Hz ； 溫度± 0.2 ℃
8、分 辨 率：頻率 0.02Hz ； 溫度 0.1 ℃
9、垂線坐標儀： 測量范圍： X 向 30mm ； Y 向 50mm 測量精度：± 0.1mm 分 辨 率： 0.01mm
10、激光位移計： 測量范圍：下游方向 200mm ；垂直方向 200mm ；壩軸方向： 150m
11、測量精度：下游方向± 0.2mm ；垂直方向± 0.2mm ；壩軸方向： 0.001%分 辨 率：下游方向 0.1mm ；垂直方向 0.1mm ；壩軸方向： 1mm
12、每個測控分站可監測 30 個各類傳感器，系統可有 255 個測控分站 傳輸距離：電纜 3000m ；超短波 <50km ；
13、傳感器上電采樣時間： 4s 定時測量時間間隔： 5min ～ 24h 可調
14、抗雷擊電流： 60A 工作環境：溫度 -10 ℃ ～ +60 ℃； 濕度 ≤ 95% 平均無故障工作時間（ MTBF ）： 20000h
系統更能
1、信息采集：對大壩監測系統實現再線控制，按測量周期采集監測數據，分析入庫存儲。
2、數據管理：監測設備信息維護管理；大壩監測數據的插入、刪除、修改。
3、圖表輸出：報表制作和圖形顯示，各種監測要素的瞬時值和統計量的打印輸出。
4、數據分析：對監測資料進行檢驗、修正處理；各種監測要素的統計模型建立；各種物理量的統計分析和允許變化范圍的確定。
5、報警提示：報警日志生成和報警設備啟動。
6、安全管理：用戶分級授權和審定工作。數據庫備份與恢復。

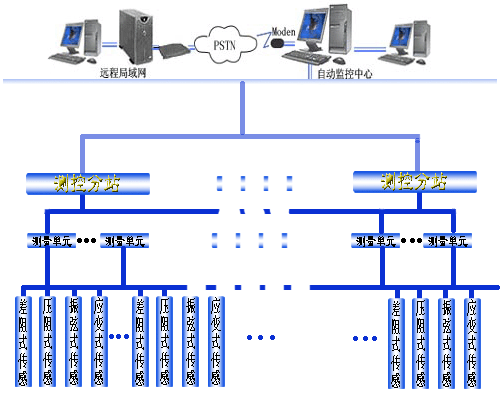

監測系統結構圖：
